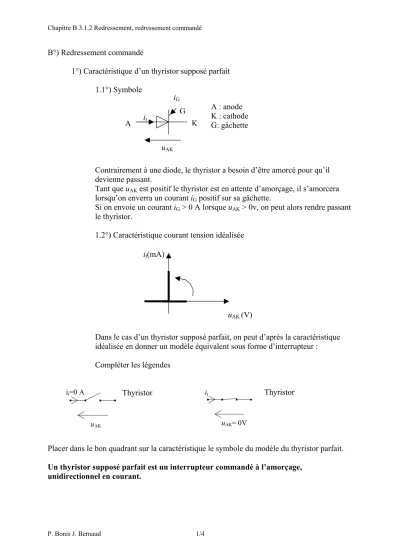

Chapitre B.3.1.2 Redressement, redressement commandé
B°) Redressement commandé
uAK= 0V it
uAK
it=0 A
1°) Caractéristique d’un thyristor supposé parfait 1.1°) Symbole
iG
A : anode it
G K : cathode
A K G: gâchette
uAK
Contrairement à une diode, le thyristor a besoin d’être amorcé pour qu’il devienne passant.
Tant que uAK est positif le thyristor est en attente d’amorçage, il s’amorcera lorsqu’on enverra un courant iG positif sur sa gâchette.
Si on envoie un courant iG > 0 A lorsque uAK > 0v, on peut alors rendre passant le thyristor.
1.2°) Caractéristique courant tension idéalisée it(mA)
uAK (V)
Dans le cas d’un thyristor supposé parfait, on peut d’après la caractéristique idéalisée en donner un modèle équivalent sous forme d’interrupteur : Compléter les légendes
Thyristor Thyristor
Placer dans le bon quadrant sur la caractéristique le symbole du modèle du thyristor parfait.
Un thyristor supposé parfait est un interrupteur commandé à l’amorçage, unidirectionnel en courant.
P. Bonis J. Bernaud 1/4
Chapitre B.3.1.2 Redressement, redressement commandé
2°) Pont mixte à deux thyristors à cathode commune 2.1°) Schéma de principe
ue
Transformateur
Pont mixte
Th1 Th2
D1 D2
ic
uc
Charge
2.2°) Maquettes utilisées pour la commande des thyristors et pour le pont mixte
Secondaires du transformateur 2*12 V
Charge
interne
Bouton poussoir du côté de interne
Potentiomètre réglant le retard à l’amorçage.
Les bornes bleus correspondent aux gâchettes et les bornes noires aux cathodes, des thyristors sur la partie commande et sur le pont mixte. Il faut utiliser soit les indices 1 et 3 ou 2 et 3 ou 1 et 4 ou 2 et 4, pour la commande des deux thyristors.
La charge sera constituée d’un moteur à courant continu associé en série avec une bobine de lissage.
P. Bonis J. Bernaud 2/4
Chapitre B.3.1.2 Redressement, redressement commandé
2.3°) Relevés des courbes uc(t) et ic(t) en simultanée
Placer sur le schéma ci-dessus les voies de l’oscilloscope permettant de voir en simultanée l’image du courant et de la tension en sortie du pont.
Compléter l’oscillogramme suivant :
Voie 1: V/div AC- DC- GND base de temps : /div Voie 2: V/div AC-DC-GND
De 0 à t0 De t0 à T/2 De T/2 à T/2 +t0 De T/2 +t0 à T Zone de
conduction des interrupteurs
P. Bonis J. Bernaud 3/4
Chapitre B.3.1.2 Redressement, redressement commandé
2.4°) Retard à l’amorçage, angle de retard à l’amorçage
t0 s’appelle le retard à l’amorçage, cela correspond à l’intervalle de temps existant entre l’instant où la diode D1 devient passante et l’instant où le thyristor Th1 devient passant.
Angle de retard à l’amorçage se définit :
. 0 0 = ω ∗ t
θ
(s’exprime en radian)Faire varier la commande du retard à l’amorçage et regarder l’évolution du signal uc. Mesurer en même temps, l’évolution de < uc>.
On constate que lorsque t0 <uc> , la vitesse de rotation du moteur . 2.5°) Intérêt du pont mixte
P. Bonis J. Bernaud 4/4
