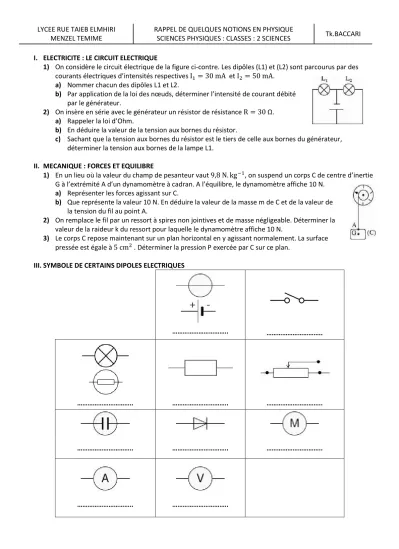

LYCEE RUE TAIEB ELMHIRI MENZEL TEMIME

RAPPEL DE QUELQUES NOTIONS EN PHYSIQUE

SCIENCES PHYSIQUES : CLASSES : 2 SCIENCES Tk.BACCARI

I. ELECTRICITE : LE CIRCUIT ELECTRIQUE

1) On considère le circuit électrique de la figure ci-contre. Les dipôles (L1) et (L2) sont parcourus par des courants électriques d’intensités respectives I = 30 mA et I = 50 mA.

a) Nommer chacun des dipôles L1 et L2.

b) Par application de la loi des nœuds, déterminer l’intensité de courant débité par le générateur.

2) On insère en série avec le générateur un résistor de résistance R = 30 Ω.

a) Rappeler la loi d’Ohm.

b) En déduire la valeur de la tension aux bornes du résistor.

c) Sachant que la tension aux bornes du résistor est le tiers de celle aux bornes du générateur, déterminer la tension aux bornes de la lampe L1.

II. MECANIQUE : FORCES ET EQUILIBRE

1) En un lieu où la valeur du champ de pesanteur vaut 9,8 N. kg , on suspend un corps C de centre d’inertie G à l’extrémité A d’un dynamomètre à cadran. A l’équilibre, le dynamomètre affiche 10 N.

a) Représenter les forces agissant sur C.

b) Que représente la valeur 10 N. En déduire la valeur de la masse m de C et de la valeur de la tension du fil au point A.

2) On remplace le fil par un ressort à spires non jointives et de masse négligeable. Déterminer la valeur de la raideur k du ressort pour laquelle le dynamomètre affiche 10 N.

3) Le corps C repose maintenant sur un plan horizontal en y agissant normalement. La surface pressée est égale à 5 cm . Déterminer la pression P exercée par C sur ce plan.

III. SYMBOLE DE CERTAINS DIPOLES ELECTRIQUES

……….. ………..

……….. ……….. ………..

……….. ……….. ………..

……….. ………..
