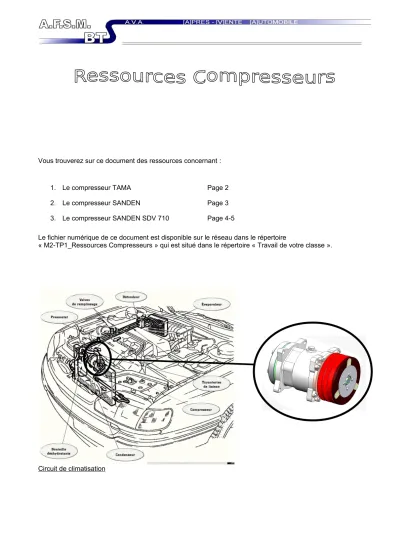

Vous trouverez sur ce document des ressources concernant :
1. Le compresseur TAMA Page 2
2. Le compresseur SANDEN Page 3
3. Le compresseur SANDEN SDV 710 Page 4-5
Le fichier numérique de ce document est disponible sur le réseau dans le répertoire
« M2-TP1_Ressources Compresseurs » qui est situé dans le répertoire « Travail de votre classe ».
Circuit de climatisation
Eclaté du compresseur
Clapet d’aspiration
Clapet de refoulement
Ressources Compresseur TAMA
Ressources Compresseur SANDEN
N.B. : Les images suivantes peuvent être agrandies en les redimensionnant.
Ressources Compresseur SANDEN SDV710
Comment ça marche ?
Les questions ci-dessous peuvent vous éclairer…Le constructeur affirme que « C'est la différence existant entre la basse pression (BP) et la pression de carter (PC) qui commande l'inclinaison du plateau porte-pistons. » Vérifions cela :
Supposons que PC soit constante et que la valve de retour ne fonctionne pas.
Q1. Dans le cas d’une demande de froid plus importante, le détendeur s’ouvre au maximum. Trouvez les bonnes réponses :
La quantité de fluide qui traverse l’évaporateur augmente diminue.
La pression du gaz à l’entrée du compresseur (BP) augmente diminue.
L’écart de pression entre les faces de chaque piston, en phase d’aspiration, exerce un effort qui incline le plateau au maximum au minimum.
Q2. Dans le cas d’une demande de froid moins importante, le détendeur s’ouvre au minimum. Trouvez les bonnes réponses :
La quantité de fluide qui traverse l’évaporateur augmente diminue.
La pression du gaz à l’entrée du compresseur (BP) augmente diminue.
L’écart de pression entre les faces de chaque piston, en phase d’aspiration, exerce un effort qui incline le plateau au maximum au minimum.
En pratique PC n’est pas constante.
Q3. Le constructeur affirme que : « La pression de carter est une fraction de la haute pression ». Quel élément permet cela ? Quel principe physique est mis en œuvre ?
Q4. Trouver les bonnes réponses :
Lorsque la basse pression augmente, à partir d'un seuil déterminé grâce au tarage du ressort, la soupape s'ouvre se ferme et met en communication la basse pression et la pression de carter.
Dans cette configuration, il n'y a plus de différence de pression : le compresseur augmente diminue sa cylindrée car la pression de carter a diminué et la basse pression a augmenté.
Ensuite, lorsque la basse pression diminue, la soupape s'ouvre se ferme donc il n'y a plus de communication entre basse pression et pression de carter.
Comme la pression de carter est issue de la haute pression, la pression de carter augmente diminue, donc la cylindrée augmente diminue.
