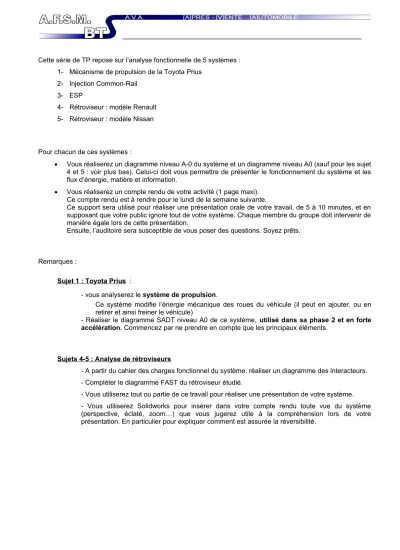

Module 1 : Analyse Fonctionnelle TP
Cette série de TP repose sur l’analyse fonctionnelle de 5 systèmes : 1- Mécanisme de propulsion de la Toyota Prius
2- Injection Common-Rail 3- ESP
4- Rétroviseur : modèle Renault 5- Rétroviseur : modèle Nissan
Pour chacun de ces systèmes :
Vous réaliserez un diagramme niveau A-0 du système et un diagramme niveau A0 (sauf pour les sujet 4 et 5 : voir plus bas). Celui-ci doit vous permettre de présenter le fonctionnement du système et les flux d’énergie, matière et information.
Vous réaliserez un compte rendu de votre activité (1 page maxi).
Ce compte rendu est à rendre pour le lundi de la semaine suivante.
Ce support sera utilisé pour réaliser une présentation orale de votre travail, de 5 à 10 minutes, et en supposant que votre public ignore tout de votre système. Chaque membre du groupe doit intervenir de manière égale lors de cette présentation.
Ensuite, l’auditoire sera susceptible de vous poser des questions. Soyez prêts.
Remarques :
Sujet 1 : Toyota Prius :
- vous analyserez le système de propulsion.
Ce système modifie l’énergie mécanique des roues du véhicule (il peut en ajouter, ou en retirer et ainsi freiner le véhicule)
- Réaliser le diagramme SADT niveau A0 de ce système, utilisé dans sa phase 2 et en forte accélération. Commencez par ne prendre en compte que les principaux éléments.
Sujets 4-5 : Analyse de rétroviseurs
- A partir du cahier des charges fonctionnel du système, réaliser un diagramme des interacteurs.
- Compléter le diagramme FAST du rétroviseur étudié.
- Vous utiliserez tout ou partie de ce travail pour réaliser une présentation de votre système.
- Vous utiliserez Solidworks pour insérer dans votre compte rendu toute vue du système (perspective, éclaté, zoom…) que vous jugerez utile à la compréhension lors de votre présentation. En particulier pour expliquer comment est assurée la réversibilité.
