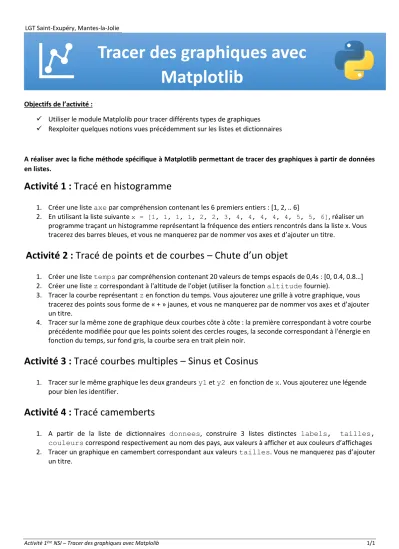

LGT Saint-Exupéry, Mantes-la-Jolie
Activité 1ère NSI – Tracer des graphiques avec Matplolib 1/1
Objectifs de l’activité :
✓ Utiliser le module Matplolib pour tracer différents types de graphiques
✓ Rexploiter quelques notions vues précédemment sur les listes et dictionnaires
A réaliser avec la fiche méthode spécifique à Matplotlib permettant de tracer des graphiques à partir de données en listes.
Activité 1 : Tracé en histogramme
1. Créer une liste axe par compréhension contenant les 6 premiers entiers : [1, 2, .. 6]
2. En utilisant la liste suivante x = [1, 1, 1, 1, 2, 2, 3, 4, 4, 4, 4, 4, 5, 5, 6], réaliser un programme traçant un histogramme représentant la fréquence des entiers rencontrés dans la liste x. Vous tracerez des barres bleues, et vous ne manquerez par de nommer vos axes et d’ajouter un titre.
Activité 2 : Tracé de points et de courbes – Chute d’un objet
1. Créer une liste temps par compréhension contenant 20 valeurs de temps espacés de 0,4s : [0, 0.4, 0.8…]
2. Créer une liste z correspondant à l'altitude de l'objet (utiliser la fonction altitude fournie).
3. Tracer la courbe représentant z en fonction du temps. Vous ajouterez une grille à votre graphique, vous tracerez des points sous forme de « + » jaunes, et vous ne manquerez par de nommer vos axes et d’ajouter un titre.
4. Tracer sur la même zone de graphique deux courbes côte à côte : la première correspondant à votre courbe précédente modifiée pour que les points soient des cercles rouges, la seconde correspondant à l'énergie en fonction du temps, sur fond gris, la courbe sera en trait plein noir.
Activité 3 : Tracé courbes multiples – Sinus et Cosinus
1. Tracer sur le même graphique les deux grandeurs y1 et y2 en fonction de x. Vous ajouterez une légende pour bien les identifier.
Activité 4 : Tracé camemberts
1. A partir de la liste de dictionnaires donnees, construire 3 listes distinctes labels, tailles, couleurs correspond respectivement au nom des pays, aux valeurs à afficher et aux couleurs d’affichages 2. Tracer un graphique en camembert correspondant aux valeurs tailles. Vous ne manquerez pas d’ajouter
un titre.
