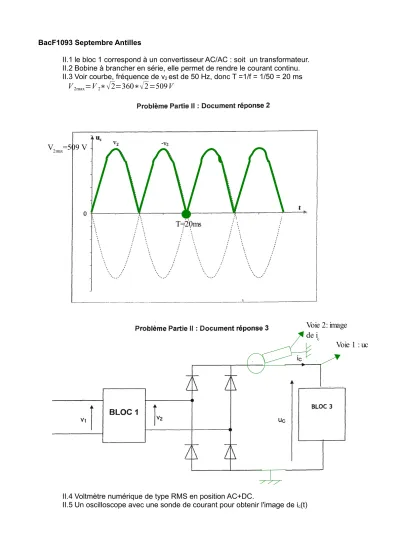

BacF1093 Septembre Antilles
II.1 le bloc 1 correspond à un convertisseur AC/AC : soit un transformateur.
II.2 Bobine à brancher en série, elle permet de rendre le courant continu.
II.3 Voir courbe, fréquence de v2 est de 50 Hz, donc T =1/f = 1/50 = 20 ms V2max=V2∗
2=360∗
2=509VII.4 Voltmètre numérique de type RMS en position AC+DC.
II.5 Un oscilloscope avec une sonde de courant pour obtenir l'image de ic(t)
Voie 1 : uc Voie 2: image de i
cV
2max=509 V
T=20ms
BACF1091 Métropole Partie I:
I.1.a) U
2max= 3,8 div * 10V/div = 38 V I.1.b) U
2= U
2max 2 =
38
2 = 26,9 V
I.1.c) m= U
2U
1= 26,9
230 =89,7 .10
−3I.2 ) m= I
1I
2⇔ I
1=m∗ I
2=89,7 .10
−3∗210.10
−3=18,8 mA I.3) S=U
1∗ I
1= 230∗18,8 .10
−3= 4,33 VA
I.4) Rôle du transformateur : abaisser la tension d'alimentation du pont de diodes pour le rapprocher des 24 V nécessaires pour le moteur.
Partie II:
A AC+DC
Voie 1: u
3Voie 2: u
MII.1)
II.2)
Tu3
II.2.b) Tu3 = 10 ms
