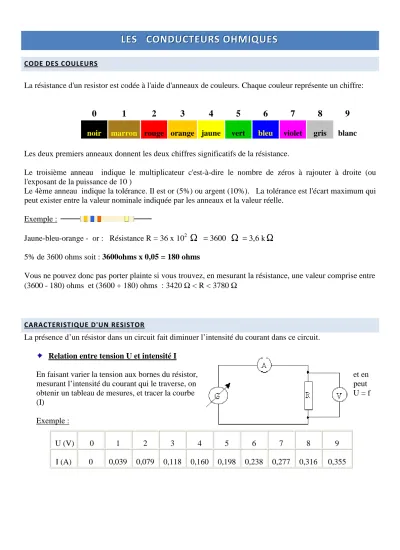

L L L E E E S S S C C C O O O N N N D D D U U U C C C T T T E E E U U U R R R S S S O O O H H H M M M I I I Q Q Q U U U E E E S S S
CODE DES COULEURS
La résistance d'un resistor est codée à l'aide d'anneaux de couleurs. Chaque couleur représente un chiffre:
0 1 2 3 4 5 6 7 8 9
noir marron rouge orange jaune vert bleu violet gris blanc
Les deux premiers anneaux donnent les deux chiffres significatifs de la résistance.
Le troisième anneau indique le multiplicateur c'est-à-dire le nombre de zéros à rajouter à droite (ou l'exposant de la puissance de 10 )
Le 4ème anneau indique la tolérance. Il est or (5%) ou argent (10%). La tolérance est l'écart maximum qui peut exister entre la valeur nominale indiquée par les anneaux et la valeur réelle.
Exemple :
Jaune-bleu-orange - or : Résistance R = 36 x 102 = 3600 = 3,6 k 5% de 3600 ohms soit : 3600ohms x 0,05 = 180 ohms
Vous ne pouvez donc pas porter plainte si vous trouvez, en mesurant la résistance, une valeur comprise entre (3600 - 180) ohms et (3600 + 180) ohms : 3420 Ω < R < 3780 Ω
CARACTERISTIQUE D'UN RESISTOR
La présence d’un résistor dans un circuit fait diminuer l’intensité du courant dans ce circuit.
Relation entre tension U et intensité I
En faisant varier la tension aux bornes du résistor, et en
mesurant l’intensité du courant qui le traverse, on peut
obtenir un tableau de mesures, et tracer la courbe U = f
(I)
Exemple :
U (V) 0 1 2 3 4 5 6 7 8 9
I (A) 0 0,039 0,079 0,118 0,160 0,198 0,238 0,277 0,316 0,355
La caractéristique d’un conducteur ohmique (résistor) est une droite passant par l’origine.
Détermination de la résistance du conducteur ohmique.
L’équation de la caractéristique est U = R . I (de la forme y = a.x )
Le coefficient de proportionnalité R, coefficient directeur de la droite U = f(I) est appelé résistance.
L’équation de la droite permet de déterminer R : Exemple : ………
On peut déterminer le coefficient directeur d’après le graphe :
Exemple : ………
On peut également calculer le coefficient de proportionnalité pour chaque valeur du tableau, et calculer la valeur moyenne.
Exemple : ………
LOI D’OHM.
La tension aux bornes d’un conducteur ohmique est égale au produit de sa résistance par l’intensité du courant qui le traverse :
U
AB (en V)= R
(en ΩΩΩ)Ω* I
(en A)A B
I
UAB
