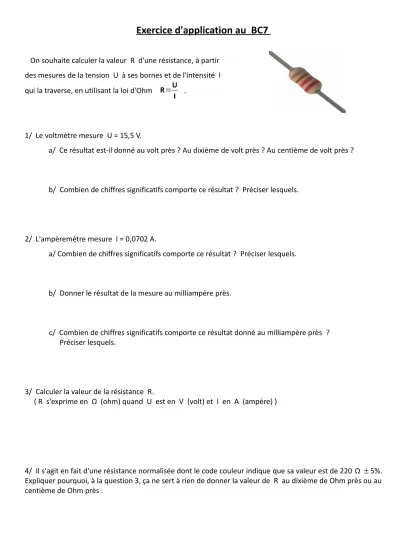

Exercice d'application au BC7

On souhaite calculer la valeur R d'une résistance, à partir des mesures de la tension U à ses bornes et de l'intensité I qui la traverse, en utilisant la loi d'Ohm R=U

I .

1/ Le voltmètre mesure U = 15,5 V.

a/ Ce résultat est-il donné au volt près ? Au dixième de volt près ? Au centième de volt près ?

b/ Combien de chiffres significatifs comporte ce résultat ? Préciser lesquels.

2/ L'ampèremètre mesure I = 0,0702 A.

a/ Combien de chiffres significatifs comporte ce résultat ? Préciser lesquels.

b/ Donner le résultat de la mesure au milliampère près.

c/ Combien de chiffres significatifs comporte ce résultat donné au milliampère près ? Préciser lesquels.

3/ Calculer la valeur de la résistance R.

( R s'exprime en Ω (ohm) quand U est en V (volt) et I en A (ampère) )

4/ Il s'agit en fait d'une résistance normalisée dont le code couleur indique que sa valeur est de 220 Ω ± 5%.

Expliquer pourquoi, à la question 3, ça ne sert à rien de donner la valeur de R au dixième de Ohm près ou au centième de Ohm près .
