B B
C C
A - A
1 5 8 8 6 10
9
7 7
4
2 tube
11 5 12
3
A
A B - B
8 7
6
1
9 2
11
1 5 4
C- C

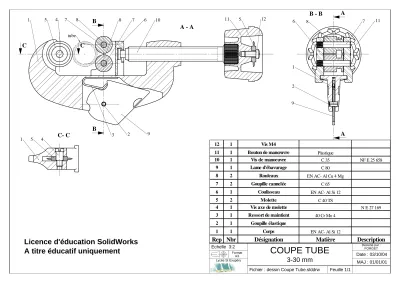

Fichier : dessin Coupe Tube.slddrw
Lycée St Exupéry
Echelle 3:2
A3
Format
COUPE TUBE
3-30 mm
Dessiné par :
MAJ : 01/01/01 Date : 03/10/04
FORGET
Feuille 1/1
12 1 Vis M4
11 1 Bouton de manœuvre Plastique
10 1 Vis de manoeuvre C 35 NF E 25 658
9 1 Lame d'ébavurage C 80
8 2 Rouleaux EN AC- Al Cu 4 Mg
7 2 Goupille cannelée C 65
6 1 Coulisseau EN AC- Al Si 12
5 2 Molette C 40 TS
4 1 Vis axe de molette N E 27 169
3 1 Ressort de maintient 40 Cr Mo 4
2 1 Goupille élastique
1 1 Corps EN AC- Al Si 12
