Garde-corps en panneaux CELLON

Applications externes Garde-corps

Version 1.2

Garde-corps en panneaux CELLON

Informations Générales

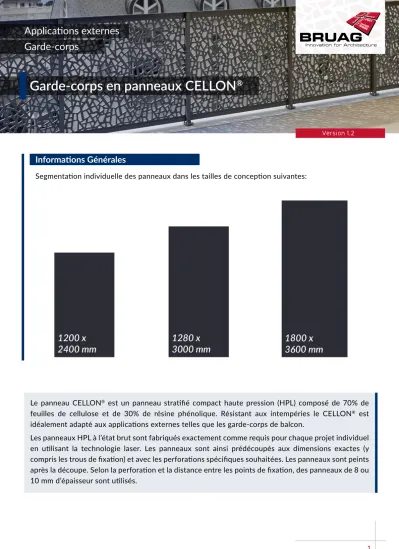

Segmentation individuelle des panneaux dans les tailles de conception suivantes:

Le panneau CELLON^® est un panneau stratifié compact haute pression (HPL) composé de 70% de feuilles de cellulose et de 30% de résine phénolique. Résistant aux intempéries le CELLON^® est idéalement adapté aux applications externes telles que les garde-corps de balcon.

Les panneaux HPL à l’état brut sont fabriqués exactement comme requis pour chaque projet individuel en utilisant la technologie laser. Les panneaux sont ainsi prédécoupés aux dimensions exactes (y compris les trous de fixation) et avec les perforations spécifiques souhaitées. Les panneaux sont peints après la découpe. Selon la perforation et la distance entre les points de fixation, des panneaux de 8 ou 10 mm d’épaisseur sont utilisés.

Les avantages en bref

La sélection illimitée de motifs de perforation et de couleurs offre une grande variété d’options de conception, de cette façon, le degré de transparence peut être sélectionné librement

Découpe laser précise permettant un contour libre et des bords doux selon les données CAO soumises

Plus de 100 perforations disponibles chez Bruag

Option de motifs personnalisés selon votre modèle CAO sans frais supplémentaires Les perforations peuvent continuer sur plusieurs panneaux sans interuption

Large choix de couleurs (revêtement selon NCS S Edition 2, RAL, Bruag Alu ou IGP) Couleurs spéciales sur demande

Résistant à l’humidité, au gel et aux termites

Les couleurs ont une excellente résistance à la lumière

Un poids léger (9kg/m² pour le CELLON^® 8 mm avec env. 30% de surface ouverte) Retrait et gonflement extrêmement faibles

Produit prêt à l’installation, y compris les trous de fixation et les découpes Post-traitement sur site possible (trous et découpes)

Installation simple

Facturation de la taille nette uniquement (pas de gaspillage!) Certifié FSC

Remarque importante sur le stockage/tri du CELLON

Les panneaux de façade CELLON^® ne doivent jamais être stockés à l’extérieur en position plate/horizontale non protégée lors du tri. Des dommages au revêtement peuvent se produire si de l’eau reste sur les panneaux en position horizontale *! Veuillez stocker dans un endroit protégé et placez toujours les feuilles sèches de mousse de PU fournies entre chaque panneau. Si la feuille intermédiaire est mouillée, veuillez utiliser une nouvelle feuille.

* L’eau de pluie passe à travers le revêtement du panneau CELLON^® et ne peut pas pénétrer davantage dans le panneau. Cela peut entraîner un ramollissement du revêtement. Ce n’est pas le cas pour les panneaux montés verticalement car l’eau s’écoule.

Informations sur la soumission des données pour les commandes

Lors de la commande de garde-corps Bruag en CELLON^®, veuillez noter les points suivants:

Les formats de fichiers suivants peuvent être soumis Fichiers DWG / DXF

Fichiers Cadwork 2D ou 3D Information et structure

Les panneaux Bruag doivent être dessinés sur un calque séparé Dessin à l’échelle 1:1

Dimension d’au moins un bord longitudinal et transversal pour permettre la vérification de l’échelle Les trous de fixation (dessinés en cercle fermé), les découpes, etc. sont dessinés au besoin

Délimitation/marqueurs pour les zones à perforer et pour lesquelles nous devons dessiner la perforation correspondante pour vous.

Motifs personnalisés

Les spécifications suivantes doivent être respectées pour les motifs personnalisés:

Le motif doit être créé en tant que dessin CAO (fichier DWG ou DXF) Les contours doivent être dessinés par une ligne

Tous les contours doivent être fermés proprement L’échelle doit être clairement évidente

Des frais supplémentaires encourus lors d’un traitement ultérieur par Bruag AG seront facturés.

Dètails de conception

Dimensions pour garde-corps en pannneaux CELLON^® Dimensions des garde-corps avec montage au sol

Dimensions des garde-corps avec montage frontal

Dimensions pour garde-corps en pannneaux CELLON^®

Position Description Distance

Minimale Distance

Maximale Distance

Recommandée Unité

a Bord sans perforation 50 n/a 50 mm

b Distance du trou de fixation au bord 25 150 25 mm

c Distance de fixation horizontale 500 700 600 mm

d Distance de fixation verticale (1) n/a 1100 900 - 1000 mm

e Distance de fixation verticale (2) n/a 1100 n/a mm

f Écart au niveau du joint 3 6 4 mm

Matériau: A2 acier inoxydable Longueur: 32 mm

Diamètre nominal du vis: 4,8 mm Diamètre de la tête: 16 mm Entraînement: SW7

Le diamètre des trous de fixation doit être conçu pour être de 8 mm à l’horizontale supérieure, de 10 mm à l’horizontale inférieure et, le cas échéant à l’horizontale centrale. Les panneaux sont fixés au moyen de «vis de façade auto-taraudeuses à tête hexagonale et rondelle», diamètre 4,8 mm, fournies par Bruag.

Alternativement, des rivets peuvent être utilisés. En général, il est important que les trous de fixation aient un diamètre plus grand que le diamètre de la vis, afin que le panneau puisse se dilater facilement. Ceux-ci doivent être fournis par l’entrepreneur et doivent être conformes aux exigences applicables. La peinture par Bruag AG est possible.

LES VIS À TÊTE FRAISÉES NE DOIVENT PAS ÊTRE UTILISÉES!

Nos panneaux en CELLON^® doivent être considérés comme des éléments de revêtement et doivent avoir une ossature structurelle. La résistance aux chocs est testée conformément à la directive ETB (ETB Richtlinie). Les motifs spécifiques au client doivent être analysés au cas par cas. L’épaisseur du panneau dépend du motif de la perforation, du support de fixation des panneaux, du type d’objet et des règles de construction applicables.

Les détails de la structure du garde-corps, y compris le dimensionnement, doivent être effectués conformément aux exigences de conception et de structure par l’autorité régionale respective et être définis par l’entrepreneur.

Selon la région et le pays, différentes directives s’appliquent pour rendre plus difficile l’escalade des balustrades. Veuillez respecter les réglementations en vigueur dans la région où se trouve le site de construction du bâtiment. Nous ne sommes pas en mesure de faire une déclaration générale à ce sujet, nous ne pouvons pas non plus revoir les plans en conséquence. Cette responsabilité revient au concepteur et à l’entrepreneur.

Fixation

Résistance aux chocs / Structure du garde-corps

Prévention contre l’escalade

Détails - Garde-corps avec motage frontal

Vue en plan

Section Vue de face

Panneau max. 180 mm plus long que le dernier point de fixation.

Si plus, fixez avec un boulon en acier ou rajoutez une vis.

Profilè en L CNS 1,5 - 2 mm

Détails - Garde-corps avec motage au sol

Vue en plan

Section Vue de face

Profilè en L CNS 1,5 - 2 mm

Details

Main courante Option cachée Détail d’angle

Il est recommandé de couvrir le bord de la main courante.

Cette couverture permet de protéger le bord du panneau.

Cela peut être fait en y collant un

Le panneau est collé dans la section inférieure. Le drainage doit être assuré.

Les coins sont généralement des joints d’about.

Une configuration alterna-

tive n’est pas recommandée.

Balustrade avec main courante montée

sur le dessus Balustrade avec main courante inclinée vers l’intérieur

Garde-corps de porte-fenêtre montè sur un profilé en L

Détail

Détail

Garde-corps de porte-fenêtre

Garde-corps de porte-fenêtre montè sur un profilé carré

Garde-corps alternatifs

Les perforations illustrées ci-dessous ne sont que des exemples. Vous pouvez trouver plus d’options de conception dans notre collection de perforations.

Garde-corps avec montage frontal sans main courante Perforation 50653

Garde-corps avec montage au sol sans main courante Perforation 10100

Garde-corps avec montage frontal séparé Perforation 50112

Garde-corps avec montage frontal sans main courante Perforation 50100

Garde-corps avec montage frontal avec main courante Perforation 10210 adapted

Garde-corps avec montage au sol avec main courante Perforation 50050

Cas d’utilisation
