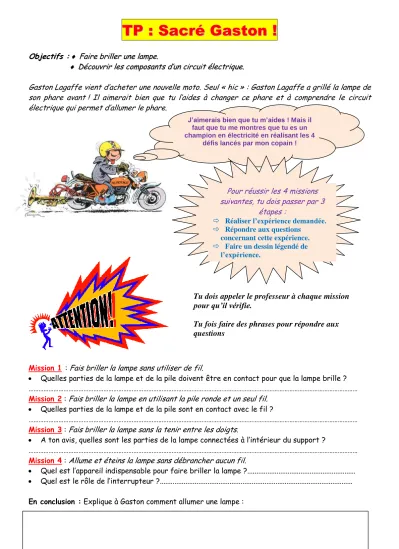

TP T P : : S Sa ac cr ré é G G as a st to on n ! !
ObObjjeeccttiiffss :: FFaaiirree bbrriilllleerr uunnee llaammppee..
DDééccoouuvvrriirr lleess ccoommppoossaannttss dd’’uunn cciirrccuuiitt éélleeccttrriiqquuee..
Gaston Lagaffe vient d’acheter une nouvelle moto. Seul « hic » : Gaston Lagaffe a grillé la lampe de son phare avant ! Il aimerait bien que tu l’aides à changer ce phare et à comprendre le circuit électrique qui permet d’allumer le phare.
Mission 1 : Fais briller la lampe sans utiliser de fil.
Quelles parties de la lampe et de la pile doivent être en contact pour que la lampe brille ?
………
Mission 2 : Fais briller la lampe en utilisant la pile ronde et un seul fil.
Quelles parties de la lampe et de la pile sont en contact avec le fil ?
………
Mission 3 : Fais briller la lampe sans la tenir entre les doigts.
A ton avis, quelles sont les parties de la lampe connectées à l’intérieur du support ?
………
Mission 4 : Allume et éteins la lampe sans débrancher aucun fil.
Quel est l’appareil indispensable pour faire briller la lampe ?...
Quel est le rôle de l’interrupteur ?...
En conclusion : Explique à Gaston comment allumer une lampe :
J’aimerais bien que tu m’aides ! Mais il faut que tu me montres que tu es un champion en électricité en réalisant les 4
défis lancés par mon copain !
Pour réussir les 4 missions suivantes, tu dois passer par 3
étapes :
Réaliser l’expérience demandée.
Répondre aux questions concernant cette expérience.
Faire un dessin légendé de l’expérience.
Tu dois appeler le professeur à chaque mission pour qu’il vérifie.
Tu fois faire des phrases pour répondre aux
questions
Ac A ct ti iv vi it té é : : S Sa ac c ré r é G Ga as st to o n n ! !
Mission 1 : Fais briller la lampe sans utiliser de fil.
Quelles parties de la lampe et de la pile doivent être en contact pour que la lampe brille ?
Culot avec une borne de la pile et plot avec l’autre borne de la pile
Mission 2 : Fais briller la lampe en utilisant la pile ronde et un seul fil.
Quelles parties de la lampe et de la pile sont en contact avec le fil ?
Le fil doit être en contact avec 1 borne de la pile et le plot (si le culot touche la borne +)
Mission 3 : Fais briller la lampe sans la tenir entre
les doigts.
A ton avis, quelles sont les parties de la lampe connectées à l’intérieur du support ?
Le plot et le culot sont connectés.
Mission 4 : Allume et éteins la lampe sans débrancher aucun fil.
Quel est l’appareil indispensable pour faire briller la lampe ?
C’est le générateur (pile)
Quel est le rôle de l’interrupteur ? Il permet d’ouvrir ou de fermer le circuit.
En conclusion : Explique à Gaston comment allumer une lampe :
