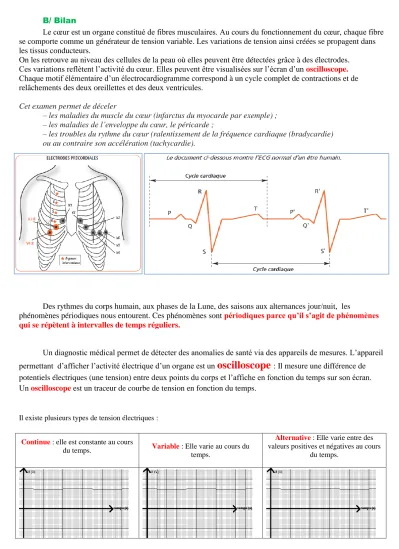

B/ Bilan
Le cœur est un organe constitué de fibres musculaires. Au cours du fonctionnement du cœur, chaque fibre se comporte comme un générateur de tension variable. Les variations de tension ainsi créées se propagent dans les tissus conducteurs.
On les retrouve au niveau des cellules de la peau où elles peuvent être détectées grâce à des électrodes.
Ces variations reflètent l’activité du cœur. Elles peuvent être visualisées sur l’écran d’un oscilloscope.
Chaque motif élémentaire d’un électrocardiogramme correspond à un cycle complet de contractions et de relâchements des deux oreillettes et des deux ventricules.
Cet examen permet de déceler
– les maladies du muscle du cœur (infarctus du myocarde par exemple) ; – les maladies de l’enveloppe du cœur, le péricarde ;
– les troubles du rythme du cœur (ralentissement de la fréquence cardiaque (bradycardie) ou au contraire son accélération (tachycardie).
Des rythmes du corps humain, aux phases de la Lune, des saisons aux alternances jour/nuit, les
phénomènes périodiques nous entourent. Ces phénomènes sont périodiques parce qu’il s’agit de phénomènes qui se répètent à intervalles de temps réguliers.
Un diagnostic médical permet de détecter des anomalies de santé via des appareils de mesures. L’appareil permettant d’afficher l’activité électrique d’un organe est un
oscilloscope
: Il mesure une différence de potentiels électriques (une tension) entre deux points du corps et l’affiche en fonction du temps sur son écran.Un oscilloscope est un traceur de courbe de tension en fonction du temps.
Il existe plusieurs types de tension électriques :
Continue : elle est constante au cours
du temps. Variable : Elle varie au cours du
temps.
Alternative : Elle varie entre des valeurs positives et négatives au cours
du temps.
Un signal électrique périodique est caractérisé par :
Sa période T
:
Sa fréquence f
:Fréquence f et période T sont reliés par la relation :
Sa tension maximale (ou amplitude maximale U
maxou -U
max)
