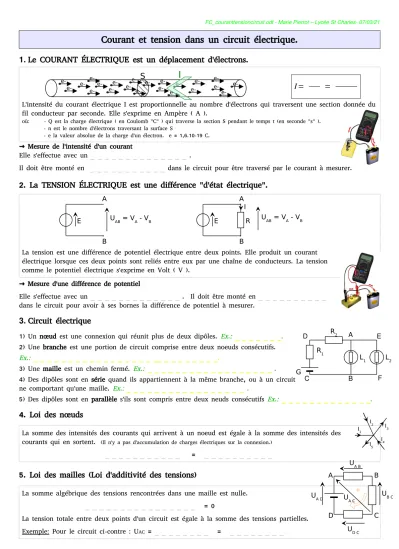

Courant et tension dans un circuit électrique.

1. Le COURANT ÉLECTRIQUE est un déplacement d'électrons.

L'intensité du courant électrique I est proportionnelle au nombre d'électrons qui traversent une section donnée du fil conducteur par seconde. Elle s'exprime en Ampère ( A ).

où: - Q est la charge électrique ( en Coulomb "C" ) qui traverse la section S pendant le temps t (en seconde "s" ).

- n est le nombre d'électrons traversant la surface S

- e la valeur absolue de la charge d'un électron. e = 1,6.10-19 C.

→ Mesure de l'intensité d'un courant

Elle s'effectue avec un _ _ _ _ _ _ _ _ _ _ _ _ _ _ .

Il doit être monté en _ _ _ _ _ _ _ _ _ _ _ dans le circuit pour être traversé par le courant à mesurer.

2. La TENSION ÉLECTRIQUE est une différence "d'état électrique".

La tension est une différence de potentiel électrique entre deux points. Elle produit un courant électrique lorsque ces deux points sont reliés entre eux par une chaîne de conducteurs. La tension comme le potentiel électrique s'exprime en Volt ( V ).

→ Mesure d'une différence de potentiel

Elle s'effectue avec un _ _ _ _ _ _ _ _ _ _ _ _ _ . Il doit être monté en _ _ _ _ _ _ _ _ _ _ dans le circuit pour avoir à ses bornes la différence de potentiel à mesurer.

3. Circuit électrique

1) Un nœud est une connexion qui réunit plus de deux dipôles. Ex.: _ _ _ _ _ _ _.

2) Une branche est une portion de circuit comprise entre deux noeuds consécutifs.

Ex.: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ __ _ _ _ _ _ _ _ _.

3) Une maille est un chemin fermé. Ex.: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ . 4) Des dipôles sont en série quand ils appartiennent à la même branche, ou à un circuit ne comportant qu'une maille. Ex.: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ .

5) Des dipôles sont en parallèle s'ils sont compris entre deux neuds consécutifs Ex.: _ _ _ _ _ _ _ _ _ _ _ _ _.

4. Loi des nœuds

La somme des intensités des courants qui arrivent à un noeud est égale à la somme des intensités des courants qui en sortent. (Il n'y a pas d'accumulation de charges électriques sur la connexion.)

_ _ _ _ _ _ _ _ _ _ _ = _ _ _ _ _ _ _ _ _ _

5. Loi des mailles (Loi d'additivité des tensions)

La somme algébrique des tensions rencontrées dans une maille est nulle.

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ = 0

La tension totale entre deux points d'un circuit est égale à la somme des tensions partielles.

Exemple: Pour le circuit ci-contre : UAC = _ _ _ _ _ _ _ _ = _ _ _ _ _ _ _ _

e- e- e- e-

e- e-

e- e- e-

e- e-

e- e- e- e-

e- e-

e- e-

e-e- e-

S I

I= =

R E

A

U_AB = V_A - V_B

B

E

A

UAB = V

A - V

B

B I

L₁ L₂ R₂

R1

G

A

B C

D E

F

I₁

I₄ I₃ I₅ I₂

U_{A C} U_{A B}

U_{D C}

UB C

U_{A D}

A B

C D

+
