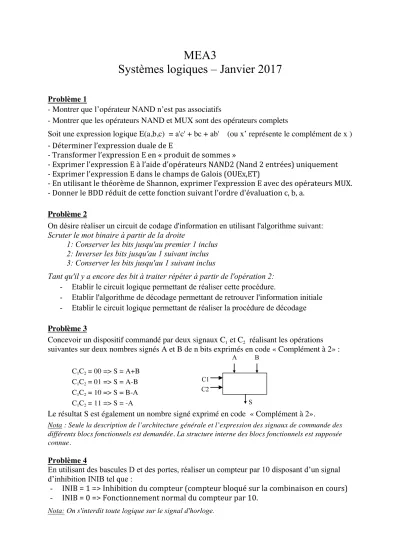

MEA3

Systèmes logiques – Janvier 2017

Problème 1

- Montrer que l’opérateur NAND n’est pas associatifs

- Montrer que les opérateurs NAND et MUX sont des opérateurs complets

Soit une expression logique E(a,b,c) = a'c' + bc + ab' (ou x’ représente le complément de x ) - Déterminer l’expression duale de E

- Transformer l’expression E en « produit de sommes »

- Exprimer l’expression E à l’aide d’opérateurs NAND2 (Nand 2 entrées) uniquement - Exprimer l’expression E dans le champs de Galois (OUEx,ET)

- En utilisant le théorème de Shannon, exprimer l’expression E avec des opérateurs MUX.

- Donner le BDD réduit de cette fonction suivant l'ordre d'évaluation c, b, a.

Problème 2

On désire réaliser un circuit de codage d'information en utilisant l'algorithme suivant:

Scruter le mot binaire à partir de la droite

1: Conserver les bits jusqu'au premier 1 inclus 2: Inverser les bits jusqu'au 1 suivant inclus 3: Conserver les bits jusqu'au 1 suivant inclus

Tant qu'il y a encore des bit à traiter répéter à partir de l'opération 2:

- Etablir le circuit logique permettant de réaliser cette procédure.

- Etablir l'algorithme de décodage permettant de retrouver l'information initiale - Etablir le circuit logique permettant de réaliser la procédure de décodage

Problème 3

Concevoir un dispositif commandé par deux signaux C1 et C2 réalisant les opérations suivantes sur deux nombres signés A et B de n bits exprimés en code « Complément à 2» :

C1C2 = 00 => S = A+B C1C2 = 01 => S = A-B C1C2 = 10 => S = B-A C1C2 = 11 => S = -A

Le résultat S est également un nombre signé exprimé en code « Complément à 2».

Nota : Seule la description de l’architecture générale et l’expression des signaux de commande des différents blocs fonctionnels est demandée. La structure interne des blocs fonctionnels est supposée connue.

Problème 4

En utilisant des bascules D et des portes, réaliser un compteur par 10 disposant d’un signal d’inhibition INIB tel que :

- INIB = 1 => Inhibition du compteur (compteur bloqué sur la combinaison en cours) - INIB = 0 => Fonctionnement normal du compteur par 10.

Nota: On s'interdit toute logique sur le signal d'horloge.

C2 C1

S

A B
