CI.6 : Comportement statique et élastique des solides
E13 * Principe de l'isolement et étude de l'équilibre statique d'un solide La modélisation vectorielle des efforts, la notion d'isolement d'un solide dans un mécanisme et le principe d'un solide en équilibre statique.
c.114 Frottement entre solides E13,E14 résistance au mouvement Glissement, roulement
Barbecue

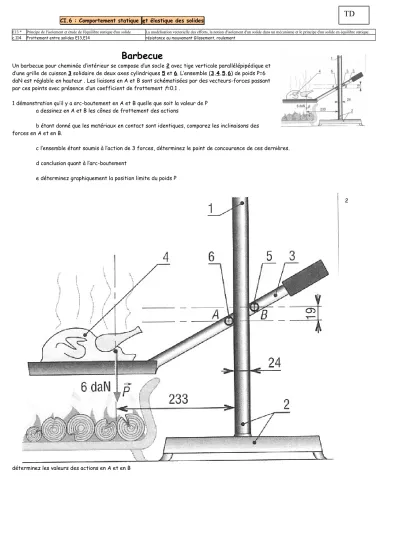

Un barbecue pour cheminée d’intérieur se compose d’un socle 2 avec tige verticale parallélépipédique et d’une grille de cuisson 3 solidaire de deux axes cylindriques 5 et 6. L’ensemble (3.4.5.6) de poids P=6 daN est réglable en hauteur . Les liaisons en A et B sont schématisées par des vecteurs-forces passant par ces points avec présence d’un coefficient de frottement f=0.1 .
1 démonstration qu’il y a arc-boutement en A et B quelle que soit la valeur de P a dessinez en A et B les cônes de frottement des actions
b étant donné que les matériaux en contact sont identiques, comparez les inclinaisons des forces en A et en B.
c l’ensemble étant soumis à l’action de 3 forces, déterminez le point de concourance de ces dernières.
d conclusion quant à l’arc-boutement
e déterminez graphiquement la position limite du poids P
2
déterminez les valeurs des actions en A et en B
