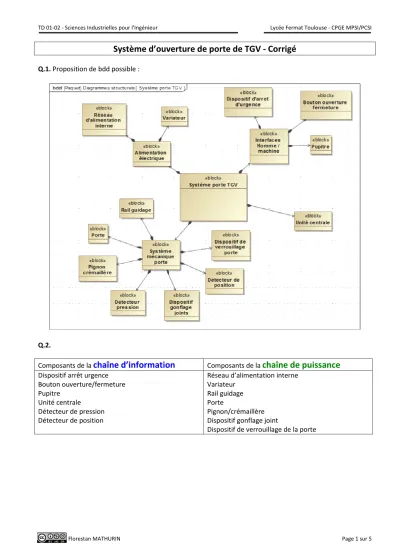

Système d’ouverture de porte de TGV - Corrigé
Q.1. Proposition de bdd possible :
Q.2.
Composants de la chaîne d’information Composants de la chaîne de puissance
Dispositif arrêt urgence Bouton ouverture/fermeture Pupitre
Unité centrale
Détecteur de pression Détecteur de position
Réseau d’alimentation interne Variateur
Rail guidage Porte
Pignon/crémaillère Dispositif gonflage joint
Dispositif de verrouillage de la porte
Prothèse active transtibiale
CODER
Commande PWMCAN Position
angulaire
Potentiomètre linéaire
ACQUERIR
ACQUERIR
Capteurs capacitifs Enfoncement ressort
ACQUERIR
Codeur incrémentalContact Pied/sol
Chaîne d’information
TRAITER et MEMORISER
Calculateur
MODULER ALIMENTER
Batterie Hacheur Axe tibia
pied
AGIR
Pied en position finale
Chaîne de puissance
Pied en position
initiale
CONVERTIR
Moteur CC
TRANSMETTRE et ADAPTER
Réducteur poulies courroie
TRANSMETTRE et ADAPTER
Système vis/écrou
Moissonneuse-batteuse LAVERDA 2350 - Corrigé
Véhicule hybride TOYOTA PRIUS - Corrigé
Q.1. et Q.2.
TRAITER MEMORISER
Informations conducteur
RESTITUER
Calculateur
ALIMENTER
Batterie
AGIR ACQUERIR
Capteur enfoncement pédale de frein
Roues à l’arrêt
Chaîne de puissance
TRANSMETTRE et ADAPTER
Chaîne d’information
ACQUERIR
Capteur enfoncement pédale accélérateur
ACQUERIR
Sélecteur
ACQUERIR
Sonde T°C eau
ACQUERIR
Capteur vitesse rotation génératrice
ACQUERIR
Capteur vitesse rotation arbre sortie
CODER
C.A.N.
Affichage digital Enfoncement pédale
accélérateur Sélection point mort,
marche avant ou marche arrière
Enfoncement pédale frein
STOCKER
Batterie
CONVERTIR
Moteur électrique
MODULER
Répartiteur de puissance
CONVERTIR
Moteur thermique
MODULER
Pompe injection + papillon des gaz
Train épicycloïdal
CONVERTIR
Génératrice
TRANSMETTRE et ADAPTER
Chaîne silencieuse
TRANSMETTRE et ADAPTER
Réducteur
TRANSMETTRE et ADAPTER
Différentiel
Roues en mouvement Essieu
Energie combustible
Etude d’une tuyère à ouverture variable pour banc d’essais de turboréacteur - Corrigé
Q.1.
Q.2.
MODULER TRANSMETTRE ET
ADAPTER CONVERTIR
COMMUNIQUER
TRAITER et MEMORISER
Ordres
Chaîne de puissance Chaîne d’information
4 Servo-distributeurs 4 Vérins
Veine de fluide cylindrique entrante
16 volets
ACQUERIR
AGIR
Positionstige
vérins Capteurs à magnétostriction
Console de pilotage
Energie hydraulique
Tore+ 16 biellettes
Veine de fluide cylindrique sortante
Interfacecommunication Informations et
ordres issus de l’ordinateur
Informations vers l’ordinateur
Actionneur ElectroMécanique (EMA) de la tuyère de la fusée VEGA - Corrigé
Q.1.
Q.2.
CODER
Commande PWM C.A.N.
Mesure de l’angle tuyère
ACQUERIR
Potentiomètre Commande
Chaîne d’information
TRAITER et MEMORISER
Tuyère
AGIR
Tuyère en position finale
Chaîne de puissance
Tuyère en position
initiale
TRANSMETTRE et ADAPTER
Microcontrôleur
CONVERTIR
Réducteur Vis/écrou à billes Système de transformation de
mouvement Moteur
Variateur de vitesse
MODULER TRANSMETTRE
et ADAPTER
TRANSMETTRE et ADAPTER
Energie de puissance
