Tony Leparoux, professeur de physique-chimie

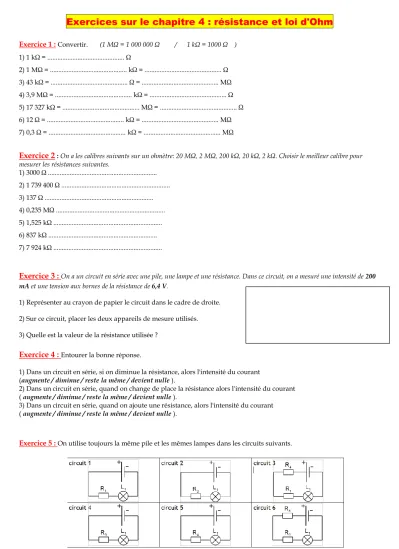

Exercices sur le chapitre 4 : résistance et loi d'Ohm
Exercice 1 : Convertir. (1 MΩ = 1 000 000 Ω / 1 kΩ = 1000 Ω ) 1) 1 kΩ = ... Ω
2) 1 MΩ = ... kΩ = ... Ω 3) 43 kΩ = ... Ω = ... MΩ 4) 3,9 MΩ = ... kΩ = ... Ω 5) 17 327 kΩ = ... MΩ = ... Ω 6) 12 Ω = ... kΩ = ... MΩ 7) 0,3 Ω = ... kΩ = ... MΩ
Exercice 2
: On a les calibres suivants sur un ohmètre: 20 MΩ, 2 MΩ, 200 kΩ, 20 kΩ, 2 kΩ. Choisir le meilleur calibre pour mesurer les résistances suivantes.1) 3000 Ω ...
2) 1 739 400 Ω ...
3) 137 Ω ...
4) 0,235 MΩ ...
5) 1,525 kΩ ...
6) 837 kΩ ...
7) 7 924 kΩ ...
Exercice 3 :
On a un circuit en série avec une pile, une lampe et une résistance. Dans ce circuit, on a mesuré une intensité de 200 mA et une tension aux bornes de la résistance de 6,4 V.1) Représenter au crayon de papier le circuit dans le cadre de droite.
2) Sur ce circuit, placer les deux appareils de mesure utilisés.
3) Quelle est la valeur de la résistance utilisée ?
Exercice 4 :
Entourer la bonne réponse.1) Dans un circuit en série, si on diminue la résistance, alors l'intensité du courant (augmente / diminue / reste la même / devient nulle ).
2) Dans un circuit en série, quand on change de place la résistance alors l'intensité du courant ( augmente / diminue / reste la même / devient nulle ).
3) Dans un circuit en série, quand on ajoute une résistance, alors l'intensité du courant ( augmente / diminue / reste la même / devient nulle ).
Exercice 5 : On utilise toujours la même pile et les mêmes lampes dans les circuits suivants.
Tony Leparoux, professeur de physique-chimie On a utilisé les résistances suivantes :
R
1= 80 Ω, R
2= 680 Ω, R
3= 180 Ω, R
4= 100 Ω.
1) Dans quel(s) circuit(s) la lampe brille-t-elle le plus ? ... ...
2) Dans quel(s) circuit(s) la lampe brille-t-elle le moins ?...
3) Dans quels circuits la lampe brille-t-elle autant ?...
4) Dans les circuits 2, 4, 5, on a mesuré les intensités des courants et on a les valeurs suivantes : 0,11 A ; 0,06 A ; 0,01 A. Associer les valeurs mesurées aux différents circuits :
Dans le circuit 2, on a mesuré I = ...
Dans le circuit 4, on a mesuré I = ...
Dans le circuit 5, on a mesuré I = ...
Exercice 6 :
Compléter le tableau suivant, sachant qu'il concerne des dipôles ohmiques.tension U 230 V 12 V 6 V 2 kV
résistance R 33 Ω 10 Ω 1,5 kΩ 200 Ω
intensité du courant I 2 A 3 A 4 A 20 mA
Exercice 7 :
On a mesuré la tension U aux bornes d'un dipôle et l'intensité I du courant qui le traverse. On a noté les mesures dans le tableau :tension (V) 0 2 4,5 6 7,5 9
Intensité (mA) 0 42 96 124 158 185
Intensité (A)
U / I ( avec I en A ) 1) Complète le tableau.
2) Trace la caractéristique de ce dipôle.
Échelle : 1 cm 1 V 1 cm 0,02 A
0 0,02 0,04 0,06 0,08 0,1 0,12 0,14 0,16 0,18 0,2 A
0 1 2 3 4 5 6 7 8 9 10
V
3) Ce dipôle est-il un dipôle ohmique (résistance) ? Justifie la réponse.
4) Déterminer par calcul l'intensité du courant qui correspond à la tension de 5V.
5) Vérifier graphiquement l'intensité du courant qui correspond à la tension de 5V.
