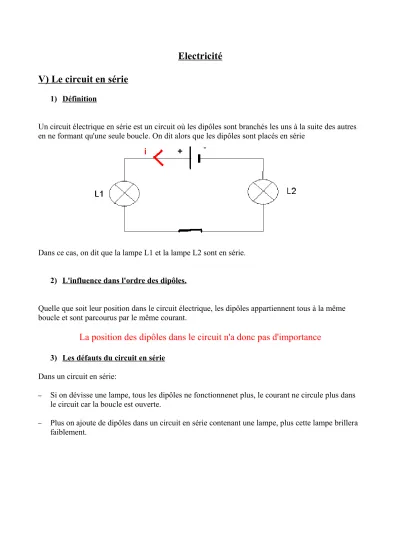

Electricité V) Le circuit en série
1) Définition
Un circuit électrique en série est un circuit où les dipôles sont branchés les uns à la suite des autres en ne formant qu'une seule boucle. On dit alors que les dipôles sont placés en série
Dans ce cas, on dit que la lampe L1 et la lampe L2 sont en série.
2) L'influence dans l'ordre des dipôles.
Quelle que soit leur position dans le circuit électrique, les dipôles appartiennent tous à la même boucle et sont parcourus par le même courant.
La position des dipôles dans le circuit n'a donc pas d'importance
3) Les défauts du circuit en série Dans un circuit en série:
– Si on dévisse une lampe, tous les dipôles ne fonctionnenet plus, le courant ne circule plus dans le circuit car la boucle est ouverte.
– Plus on ajoute de dipôles dans un circuit en série contenant une lampe, plus cette lampe brillera faiblement.
Premier cas: On place une lampe dans un circuit électrique, la lampe brille normalement
Deuxième cas: On place une deuxième lampe identique à la première dans le même circuit, les lampes brillent plus faiblement que dans le premier cas.
Troisième cas: On place une troisième lampe identique à la première lampe dans le même circuit, les lampes brillent encore plus faiblement que dans le second cas
