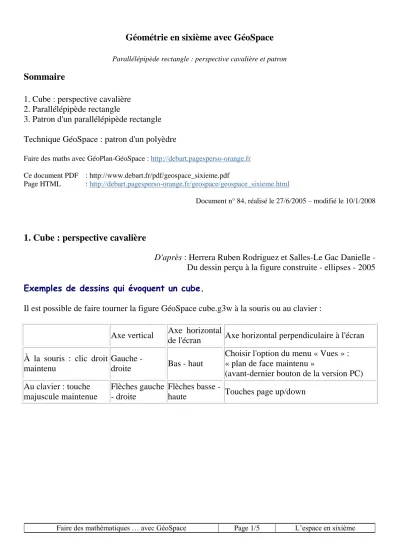

Faire des mathématiques … avec GéoSpace Page 1/5 L’espace en sixième
Géométrie en sixième avec GéoSpace
Parallélépipède rectangle : perspective cavalière et patronSommaire
1. Cube : perspective cavalière 2. Parallélépipède rectangle
3. Patron d'un parallélépipède rectangle Technique GéoSpace : patron d'un polyèdre
Faire des maths avec GéoPlan-GéoSpace : http://debart.pagesperso-orange.fr
Ce document PDF : http://www.debart.fr/pdf/geospace_sixieme.pdf
Page HTML : http://debart.pagesperso-orange.fr/geospace/geospace_sixieme.html
Document n° 84, réalisé le 27/6/2005 – modifié le 10/1/2008
1. Cube : perspective cavalière
D'après : Herrera Ruben Rodriguez et Salles-Le Gac Danielle - Du dessin perçu à la figure construite - ellipses - 2005 Exemples de dessins qui évoquent un cube.
Il est possible de faire tourner la figure GéoSpace cube.g3w à la souris ou au clavier :
Axe vertical Axe horizontal
de l'écran Axe horizontal perpendiculaire à l'écran À la souris : clic droit
maintenu
Gauche -
droite Bas - haut
Choisir l'option du menu « Vues » : « plan de face maintenu »
(avant-dernier bouton de la version PC) Au clavier : touche
majuscule maintenue
Flèches gauche - droite
Flèches basse -
Faire des mathématiques … avec GéoSpace Page 2/5 L’espace en sixième Les paramètres de position se trouvent au début du texte de la figure :
Rotations de Rxyz: verticale: -20 horizontale: 25 frontale: 0
Projection oblique Rotations de Rxyz: verticale: -10 horizontale: 8
Rotations de Rxyz: verticale: -40 horizontale: 5
Dans ces dessins, le contour extérieur a une forme d'hexagone avec deux bords verticaux (Rotations de Rxyz: frontale: 0). Les 12 arêtes sont bien distinguées.
La représentation sur l'écran pour GéoSpace est obtenue par projection orthogonale sur le plan de l'écran, il n'est donc pas possible d'obtenir la perspective cavalière où les deux faces perpendiculaires au champ de vision sont représentées par des carrés aux côtés parallèles aux bords de la feuille (avec des faces horizontales visibles).
Avec l'option projection oblique, on obtient les deux carrés, mais les faces horizontales et latérales ne sont plus des parallélogrammes.
Les paramètres de position se trouvent au début du texte de la figure cube1 : Rotations de Rxyz: verticale: 0 horizontale: 0 frontale: 0
Projection oblique
Exemples de dessins qui n'évoquent pas bien un cube.
Rotations de Rxyz: verticale: -1 horizontale: 2 Rotations de Rxyz: verticale: -43 horizontale: 2 Rotations de Rxyz: verticale: -45 horizontale: 4
Dans ces dessins, le contour extérieur évoque plus un rectangle qu'un hexagone et on distingue mal certaines arêtes.
Faire des mathématiques … avec GéoSpace Page 3/5 L’espace en sixième
2. Parallélépipède rectangle
Parallélépipède : polyèdre à six faces qui sont toutes des parallélogrammes. Les faces opposées sont égales
et parallèles.
C'est un prisme dont la base est un parallélogramme.
Parallélépipède rectangle : polyèdre à six faces qui sont toutes des rectangles. C'est un prisme droit dont la
base est un rectangle.
À l'école, le terme parallélépipède rectangle n'est pas exigible au cycle 2, on lui préfèrera celui de pavé
droit.
Commandes GéoSpace
Faire varier la taille du parallélépipède avec les flèches du clavier.
Taper A pour modifier la longueur a, B pour modifier la largeur b
et H pour modifier la hauteur h. Taper D pour visualiser les diagonales.
Les diagonales sont concourantes en leur milieu
Par exemple, les diagonales [AG] et [EC] sont les diagonales du rectangle ACGE. Elles se coupent en leur milieu I.
Faire des mathématiques … avec GéoSpace Page 4/5 L’espace en sixième 2. Patron d'un parallélépipède rectangle
Commandes GéoSpace
Le patron est pilotable au clavier : appuyez sur les flèches de déplacement pour fermer le patron en faisant varier le coefficient d'ouverture m de 1 vers 0.
Faire des mathématiques … avec GéoSpace Page 5/5 L’espace en sixième
Technique GéoSpace : patron d'un polyèdre (menu Créer)
On obtient, parmi tous les patrons possibles, un patron choisi par le logiciel en fonction de l'ordre dans lequel ont été donnés les sommets du polyèdre lors de sa création.
Les trois premiers sommets appartenant à une même face du polyèdre définissent la face principale du patron et le plan dans lequel sera situé le patron lorsqu'il sera complètement ouvert ; les autres faces s'articulent autour de cette face.
En pratique si le polyèdre est un cube ABCDEFGH ou une pyramide ABCDS, donner (lors de la création) en premier la liste des sommets de la future base principale ABCD dans cet ordre,
- pour un prisme, commencer par les sommets d'une face latérale pour obtenir un patron habituel. Le prisme ABCDEF de base triangulaire ABC sera nommé ABEDCF en commençant par la face ABED, sommets écrits dans cet ordre.
Classe de sixième Patron de cube
Classe de cinquième Patron de prisme droit
à base triangulaire
Classe de quatrième Patron de pyramide
Le coefficient d'ouverture du patron est une variable réelle libre, m dans mes exemples, comprise entre 0 et 1 ; si elle est égale à 1 le patron est plan, si elle est égale à 0 le patron coïncide avec le polyèdre. Pour ouvrir un patron par étapes, il suffit de piloter cette variable au clavier.
