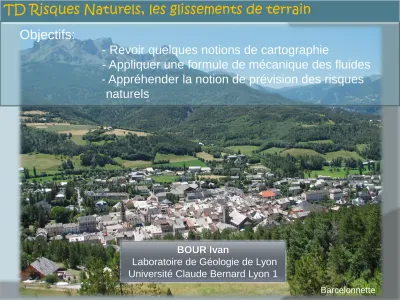

TD Risques Naturels, les glissements de terrain Objectifs:

TD Risques Naturels, les glissements de terrain Objectifs:

- Revoir quelques notions de cartographie

- Appliquer une formule de mécanique des fluides - Appréhender la notion de prévision des risques

naturels

Barcelonnette

BOUR Ivan

Laboratoire de Géologie de Lyon Université Claude Bernard Lyon 1

TD Risques Naturels, les glissements de terrain

TD Risques Naturels, les glissements de terrain

Salvador

Monts Dore

Glissement de la Clapière, à 50km de Nice dans le Massif du Mercantour (constitue plus grand glissement de terrain d’Europe)

TD Risques Naturels, les glissements de terrain

TD Risques Naturels, les glissements de terrain

Glissement de terrain de la Valette

Glissement de terrain de Super-Sauze

TD Risques Naturels, les glissements de terrain

Nécessité de bien comprendre les mécanismes qui aboutissent à de telles catastrophes naturelles, d’être capables d’interpréter les signes avant-coureurs pour prévoir des infrastructures adaptées et

protéger les populations

TD Risques Naturels, les glissements de terrain

Etude du glissement de terrain de la Valette Barcelonnette, vallée de l’Ubaye

TD Risques Naturels, les glissements de terrain

1) Cadre géologique

Structures d’effondrement

Figurés de glissements de terrain

Savoir repérer des figurés de glissements de terrain sur une carte géologique : lecture d’une légende de figurés

TD Risques Naturels, les glissements de terrain

Savoir repérer

des figurés de glissements de terrain sur une carte géologique

Quelques exemples au niveau des flèches rouges

TD Risques Naturels, les glissements de terrain

Caractéristiques mécaniques des roches Les glissements de terrain ont lieu préférentiellement lorsque le sol et le

sous-sol sont constitués de matériel meuble (marnes, argiles, sables…)

Il existe aussi de nombreux glissements dans les couvertures morainiques.

La Valette en est un exemple puisque à la fois les terres noires et la couverture morainique

sont impliquées.

Glissement de terrain de la Valette

TD Risques Naturels, les glissements de terrain

Pente moyenne

Distance apparente horizontale

Différence

d’altitude entre le haut et le bas du glissement

φ: Pente moyenne

tan α = différence altitude / distance apparente

Pentes moyennes ~ 13.5°

Pente la Valette ~10.8°

TD Risques Naturels, les glissements de terrain

Haut du glissement, vitesses faibles

Intermédiaire, fortes vitesse

calcaires

marnes

2) Le glissement de la Valette

Distance de matériel déplacé

Intermédiaire, faibles vitesse

Bras isolé du glissement

Point d’origine du glissement

en 1982

Simulation numérique en modèle de bloc de la vitesse d’écoulement des matériaux

TD Risques Naturels, les glissements de terrain

3) Vitesse du glissement en un point

Pas de fréquence particulière. A cette échelle de temps, la variabilité temporelle est imprédictible.

TD Risques Naturels, les glissements de terrain

TD Risques Naturels, les glissements de terrain

- Un pic automnal lié aux précipitations - Un pic printanier lié a la fonte des

neiges

Vitesse moyenne du glissement de la Valette calculée de 09-1993 à 09-1994.

En considérant 4 points extrêmes, la valeur est de l’ordre de 6 cm/ jours soit 22 m/an environ.

V _moy = 6 cm/jour

TD Risques Naturels, les glissements de terrain

Une vitesse moyenne de l’ordre de 6 cm/ jours soit 22m/an environ.

Les premières habitations sont situées à plus de 300 m du front du glissement, elles ne sont donc pas concernées dans l’immédiat, mais le seront dans les 14 ans a venir, d’autant plus qu’une accélération brutale peut se produire comme en 88 et en 92.

De plus, à chaque période de mauvais temps prolongée, une coulée de boue peut se détacher du glissement. Sa vitesse sera alors bien plus élevée et le quartier est directement exposé.

TD Risques Naturels, les glissements de terrain

Les autorités ont le temps de prévoir des mesures de sécurité et d’évacuation des habitants

TD Risques Naturels, les glissements de terrain

5) Vitesse de surface du torrent de boue Avec les hypothèses :

1) semelle de la lave torrentielle fixée au substratum

2) comportement rhéologique du matériau constitutif du glissement est newtonien.

TD Risques Naturels, les glissements de terrain

5) Vitesse de surface du torrent de boue

h

α

Le courant est à la surface du sol, donc z = 0

h = 1 m z = 0 m α = 10°

ρ = 2000 kg/m³ g = 10 m/s² μ = 100 Pa.s

A.N. : v = [(2000 x 10 x sin 10)/2 x 100]x1² v ~ 17,4 m/s

Dans le cas de laves torrentielles, le quartier St Pons sera très

rapidement atteint par la coulée.

TD Risques Naturels, les glissements de terrain

Volume du bassin de rétention : V = longueur x largeur x épaisseur

A.N. : V = 460 x 165 x 1 V = 75900 m³ À partir de la carte topo

TD Risques Naturels, les glissements de terrain

Intérêt du travail du géologue dans le génie civil :

 Un géologue, avant tout quelqu’un qui cherche a

comprendre le fonctionnement de la nature : fortement indispensable pour savoir sur quoi on construit et

comment le site va évoluer dans le temps.

 Le plus souvent, son travail a une application directe sur notre vie de tous les jours (recherche de minerais, de

pétrole, prévention des risques naturels…)
