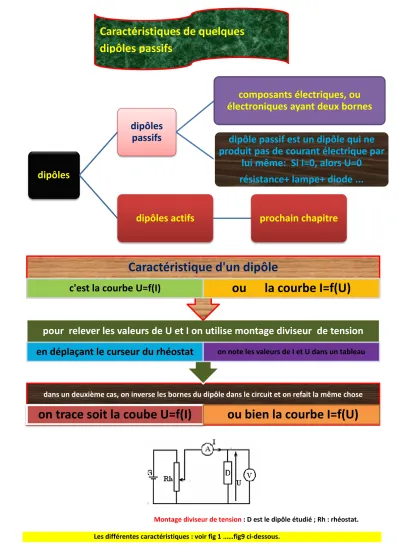

Montage diviseur de tension : D est le dipôle étudié ; Rh : rhéostat.
Les différentes caractéristiques : voir fig 1 ……fig9 ci-dessous.
dipôles
dipôles passifs
composants électriques, ou électroniques ayant deux bornes
dipôle passif est un dipôle qui ne produit pas de courant électrique par
lui même: Si I=0, alors U=0 résistance+ lampe+ diode ...
dipôles actifs prochain chapitre
dans un deuxième cas, on inverse les bornes du dipôle dans le circuit et on refait la même chose
on trace soit la coube U=f(I) ou bien la courbe I=f(U)
pour relever les valeurs de U et I on utilise montage diviseur de tension en déplaçant le curseur du rhéostat on note les valeurs de I et U dans un tableau
Caractéristique d'un dipôle
c'est la courbe U=f(I) ou la courbe I=f(U)
Caractéristiques de quelques
dipôles passifs
Conducteur
ohmique fig1
Diode normale fig2
Lampe
Fig3 VDR
Fig4
Diode Zener fig5
LED fig6
CTN fig8
CTP fig9
LDR fig7
lumière obscurité
Obscurité lumière
*
conducteur homique: voir fig1, La caractéristique est une droite qui passe par l'origine O.(la cractéristique est linéaire)
Le conducteur ohmique est un dipôle passif linéiare et symétrique: U=R.I
diode normale ou diode à jonction: composant électronique constitué d'un semi- conducteur: silicium Si ou le germanium Ge.il a l'aspect d'un petit cylindre marqué d'un anneau d'un côté. la position de l'anneau détermine la borne de sortie du courant.
le sens de A vers K est appelé sens direct ou sens passant.
le sens de K vers A est appelé sens inverse ou sens bloqué.
Si U˂U
salors I=0, la diode est bloquée.la tension U
sest appelée tension seuil.
Si U≥U
salors I≠0, la diode conduit le courant. voir fig2
la diode est un dipôle passif ,non linéaire et asymétrique qui ne conduit le courant que dans un seul sens(sens passant) Si U≥U
s.
mais dans le sens inverse , il laisse passer le courant
siU≥Uz : Uz est appelée tension zener.fig5 il se comporte comme une diode
normale dans le sens direct.
Diode Zener
: est un dipôle passifnon linéaire et asymétrique.
