Exercice N°3 : (Système Technique : PRESSE BOITES DE BOISSONS) -

Lycée Secondaire Hammam-Lif Année scolaire 2010 / 2011

a m

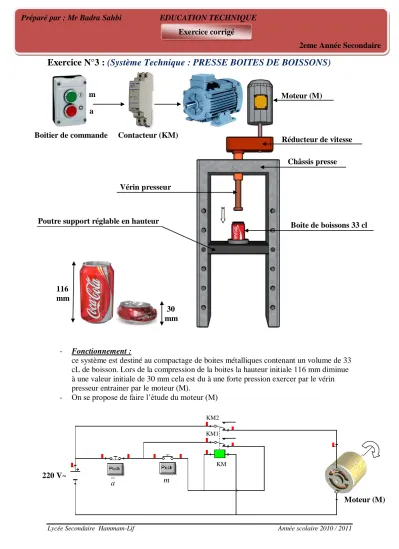

Exercice N°3 : (Système Technique : PRESSE BOITES DE BOISSONS)

- Fonctionnement :

ce système est destiné au compactage de boites métalliques contenant un volume de 33 cL de boisson. Lors de la compression de la boites la hauteur initiale 116 mm diminue à une valeur initiale de 30 mm cela est du à une forte pression exercer par le vérin presseur entrainer par le moteur (M).

- On se propose de faire l’étude du moteur (M)

Préparé par : Mr Badra Sahbi EDUCATION TECHNIQUE

2eme Année Secondaire

Exercice corrigé

Contacteur (KM) Boitier de commande

Moteur (M)

Réducteur de vitesse

Boite de boissons 33 cl Vérin presseur

Poutre support réglable en hauteur

Châssis presse

116 mm

m a

30 mm

Moteur (M)

KM KM2 KM1

220 V~

Lycée Secondaire Hammam-Lif Année scolaire 2010 / 2011

a

KM

a

.( 1)

KM a m KM

m

( m  KM

)

. (

)

KM  a m  KM

( m  KM

)

.( 1) a m KM .( 1) a ( m KM 1) a ( 1) ( 1) KM  a m K  M        m  K M   a m  KM

 

 

.( . 1) .( . 1) . ( | 1) . ( | 1)

| ( | 1) ( | ) | ( | ) | ( 1| 1 .

) |1 |1

( 1) a m KM a m KM a m KM a m KM a m KM a a m m KM KM

KM  a m KM    

 

   



a) Sachant que l’équation logique du relais « KM » et : et que M=KM2

- Etablir le schéma à contact ou électrique de « KM »

b) Etablir le logigramme de « KM » en utilisant seulement des portes logique de base :

c) Etablir le logigramme avec seulement des portes logique NOR à deux entrés :

d) Ecrire l’équation de la sortie logique « KM » en utilisant uniquement des opérateurs NAND :

KM

m a

220 V ~

&

1

0 V

KM1

≥1

(Mémoire)

a

m

≥1

≥1

KM1
