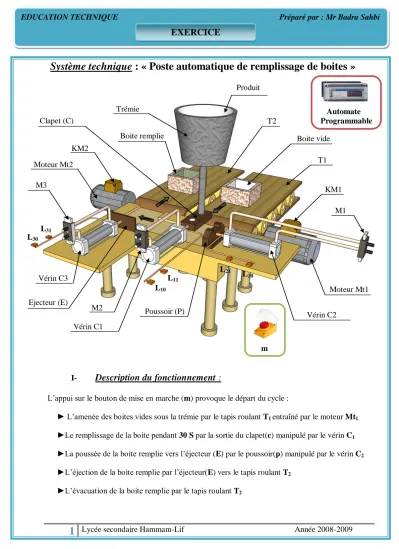

Lycée secondaire Hammam-Lif Année 2008-2009Système technique : « Poste automatique de remplissage de boites »
I-
Description du fonctionnement :
L’appui sur le bouton de mise en marche (m) provoque le départ du cycle :
► L’amenée des boites vides sous la trémie par le tapis roulant T1 entraîné par le moteur Mt1.
►Le remplissage de la boite pendant 30 S par la sortie du clapet(c) manipulé par le vérin C1
►La poussée de la boite remplie vers l’éjecteur (E) par le poussoir(p) manipulé par le vérin C2
►L’éjection de la boite remplie par l’éjecteur(E) vers le tapis roulant T2
►L’évacuation de la boite remplie par le tapis roulant T2
L21
L10
L11
L30
L31
Moteur Mt1 Poussoir (P)
L20
Moteur Mt2
Ejecteur (E) Clapet (C)
KM2
KM1 M1 M3
M2
Boite remplie Boite vide
T1 T2
Trémie
Vérin C2 Vérin C1
Vérin C3
Produit
Automate Programmable
m
EDUCATION TECHNIQUE Préparé par : Mr Badra Sahbi
EXERCICE
2
Lycée secondaire Hammam-Lif Année 2008-2009 II- TRAVAIL DEMANDE :-1- Compléter l’actigramme de niveau A-0 et de niveau A0 du système : Niveau A-0 :
Niveau A0 :
…..
Remplir et évacuer les boites
Boites vide
W.e
W.p Programme
Consignes + produit
Boites remplie évacuée
Poste automatique de remplissage de boites Informations
Bruit + perte d’énergie A-0
Gérer le système Consignes
2 1
Automate
A0 Amener
la boite Programme
C3 + E C1+clapet (c)
C2 + P T1 + Mt1
We
Produit
Information sur l’évacuation Information sur la poussée
Information sur l’amenée
3
4
5
6 Remplir
la boite
Pousser la boite
Ejecter la boite remplie
Evacuer la boite Boite vide
Information sur le remplissage
T2 + Mt2 Information sur l’éjection
Ordres
Boite remplie évacuée Wp
Boite amenée
Boite remplie
Boite poussée
Boite éjectée
Bruit + perte d’énergie Informations
