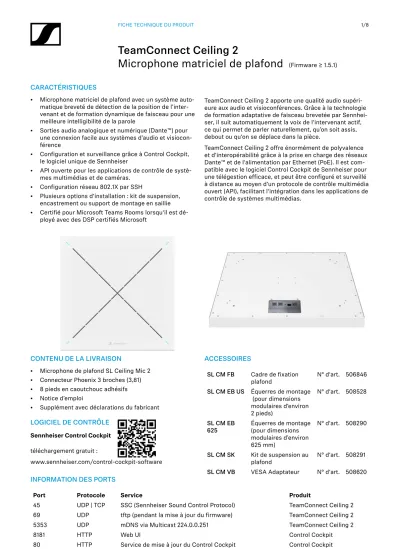

TeamConnect Ceiling 2 Microphone matriciel de plafond

(1)

CARACTÉRISTIQUES

• Microphone matriciel de plafond avec un système auto- matique breveté de détection de la position de l’intervenant et de formation dynamique de faisceau pour une meilleure intelligibilité de la parole

• Sorties audio analogique et numérique (Dante™) pour une connexion facile aux systèmes d’audio et visiocon- férence

• Configuration et surveillance grâce à Control Cockpit, le logiciel unique de Sennheiser

• API ouverte pour les applications de contrôle de systè- mes multimédias et de caméras.

• Configuration réseau 802.1X par SSH

• Plusieurs options d‘installation : kit de suspension, encastrement ou support de montage en saillie

• Certifié pour Microsoft Teams Rooms lorsqu‘il est dé- ployé avec des DSP certifiés Microsoft

TeamConnect Ceiling 2 apporte une qualité audio supéri- eure aux audio et visioconférences. Grâce à la technologie de formation adaptative de faisceau brevetée par Sennhei- ser, il suit automatiquement la voix de l‘intervenant actif, ce qui permet de parler naturellement, qu’on soit assis, debout ou qu‘on se déplace dans la pièce.

TeamConnect Ceiling 2 offre énormément de polyvalence et d‘interopérabilité grâce à la prise en charge des réseaux Dante™ et de l‘alimentation par Ethernet (PoE). Il est compatible avec le logiciel Control Cockpit de Sennheiser pour une télégestion efficace, et peut être configuré et surveillé à distance au moyen d‘un protocole de contrôle multimédia ouvert (API), facilitant l‘intégration dans les applications de contrôle de systèmes multimédias.

CONTENU DE LA LIVRAISON

• Microphone de plafond SL Ceiling Mic 2

• Connecteur Phoenix 3 broches (3,81)

• 8 pieds en caoutchouc adhésifs

• Notice d’emploi

• Supplément avec déclarations du fabricant

ACCESSOIRES

SL CM FB Cadre de fixation

plafond N° d‘art. 506846

SL CM EB US Équerres de montage (pour dimensions modulaires d’environ 2 pieds)

N° d‘art. 508528

SL CM EB

625 Équerres de montage

(pour dimensions modulaires d’environ 625 mm)

N° d‘art. 508290

SL CM SK Kit de suspension au

plafond N° d‘art. 508291

SL CM VB VESA Adaptateur N° d‘art. 508620

LOGICIEL DE CONTRÔLE

Sennheiser Control Cockpit téléchargement gratuit :

www.sennheiser.com/control-cockpit-software

INFORMATION DES PORTS

Port Protocole Service Produit

45 UDP | TCP SSC (Sennheiser Sound Control Protocol) TeamConnect Ceiling 2

69 UDP tftp (pendant la mise à jour du firmware) TeamConnect Ceiling 2

5353 UDP mDNS via Multicast 224.0.0.251 TeamConnect Ceiling 2

8181 HTTP Web UI Control Cockpit

80 HTTP Service de mise à jour du Control Cockpit Control Cockpit

(2)

VARIANTES D’INSTALLATION POSSIBLES Variante 1

encastré dans un plafond acoustique / un plafond à cais- sons 600 x 600 mm

Accessoires:

SL CM EB US (590 mm sur 2 pieds) ou SL CM EB 625 (590 mm sur 625 mm) Équerres de montage

Variante 2

monté directement sous le plafond

Accessoires:

SL CM FB Cadre de fixation plafond

Variante 3

suspendu au plafond

Accessoires:

SL CM SK Kit de suspension au plafond

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques du produit

Dimensions (L x I x h) 590 x 590 x 43 mm

Poids 6 kg (13.2 lbs)

Sorties audio 1 x bornier 3 broches (approprié pour Phoenix Contact MCVW 1.5-3-ST-3.81)

2 x Digital Dante Network Audio (RJ-45)

Réseau / commande 1 prise Ethernet RJ-45 pour alimentation en électricité PoE et données / commande Tension d‘alimentation 44 – 57 V DC

PoE IEEE 802.3af Class 3 Consommation 8,8 W max.

Certification de

sécurité Certification UL 62368 (compris test et conformité UL 2043) Propriétés acoustiques

Principe transducteur Microphone à condensateur à polarisation permanente Réponse en fréquence 160 Hz - 18.000 Hz Sensibilité 0 dBV/Pa (988 mV/Pa) Rapport signal/bruit 83 dB (A)

Latence 4 ms

Niveau de bruit

équivalent 11 dB (A)

Nombre de capsules de microphone KE 10-237

28

Directivité " beam pattern "

Niveau de pression

acoustique max. 104 dB SPL Plage dynamique 93 dB (A)

Conditions ambiantes

Plage de température Fonctionne- ment : Stockage:

0 - 40°C

–10 - 60°C Humidité relative de

l‘air 20 - 95 %,

sans condensation

(3)

DIAGRAMME POLAIRE

0°

30°

60°

90°

120°

150°

180°

150°

120°

90°

60°

30°

1000 Hz 1500 Hz 2500 Hz 4000 Hz

RÉPONSE EN FRÉQUENCE

Réponse en fréquence mesurée directement sur l‘axe à une distance de 2,90 m.

dB

10

50 100 200 500 1k

Hz

2k 5k 10k 20k

5 0 -5 -10 -15 -20

-40 -25 -30 -35

INDEX DE TRANSMISSION DE LA PAROLE (STI = SPEECH TRANSMISSION INDEX)

Conditions de la salle: RT60 = 430 ms @ 1 kHz

à niveau de bruit de la salle (ponderation) = 40 dB(A) SPL (correspondant a IEC 60268-16) STIPA: 0.79

0,75 0,6

0,45

0,3 1,0

0

0,88 0,78

0,65

0,48 1,0

0

STI

CIS

TeamConnect Ceiling 2



0,79

(4)

DIMENSIONS

TeamConnect Ceiling 2

590.3

43

92.7

6.5 32 25.9 49.8

73 128

10

32.7

420

CONNEXIONS ET COMMANDES

Primary Secondary Reset

Analog Out

Dante Ethernet

PoE/Ctrl

Dante Interface Dante™ avec 2 prises RJ 45 Primary et Secondary

Reset Réinitialisation à réglage usine Analog Out Sortie audio analogique :

bornier 3 broches

Ethernet Prise RJ 45 pour alimentation PoE et contrôle réseau

(5)

500±0.2

420±0.2

430

t=1,5 6.6

A

B B

±0.1 180±0.1 (10±0.1)

2

DIMENSIONS

SL CM FB - Cadre de fixation plafond

(6)

DIMENSIONS

SL CM EB US - Équerres de montage (pour dimensions modulaires d’environ 2 pieds / 609,6 mm)

580

t=1,2

5.5

3.4

15

262±0.15 262±0.15

90

25()

R5 16 R5

R5

45

16 16 16

16

45 R3

131 131

3.4

5.5

3.4

5.5

alle Flächen: Neben-Sichtfläche N-S2 nach SNP 10, pulverbeschichtet, Verkehrsweiß, glatt matt, nach RAL 9016 all surfaces: minor viewing areas N-S2 as per SNP 10 powder-coated, traffic white, flat matt, as per RAL 9016

1 1

1 A

A

31.5()

12

2

1.2

( )

45.7

( )

90 42.5±0.2

11.3

23.8 90

A-A

1

131 131

262±0.15 262±0.15

3.4 16

5.5

15

3 3 R

R

45

584.5

45 1.25 1.25

2.2 13±0.1

R5 R5 R5

16

45 45

R5 R5

608.3±0.15

45

B

584.5

t=1,25

1.25

( )

90

12 37.55()

13.8±0.123.75 11.3

2 42.5±0.2

45.75

( )

90

Haupt-Sichtfläche H-S2 nach SNP 10 main viewing areas H-S2 as per SNP 10

SL CM EB 625 - Équerres de montage (pour dimensions modulaires d’environ 625 mm)

(7)

DIMENSIONS

SL CM VB - Adaptateur VESA

200±0.1

420 ±0.2

420±0.2

100±0.1

8 8

40

20

220

R15 15

R

40 R

R40 320

320

12 1

A

2.5

90

7

2.3

12()

1

(8)

Sennheiser electronic GmbH & Co. KG · Am Labor 1 · 30900 Wedemark · Germany · www.sennheiser.com

CARACTÉRISTIQUES ARCHITECTURALES

Le microphone de plafond doit être conçu en vue d‘une installation fixe dans de grandes salles de conférence ou des salles de taille moyenne. Le microphone doit pouvoir tenir dans une plaque de plafond standard de 600 mm (2") et être fixé soit dans le plafond lui-même, soit contre celui-ci. Plusieurs accessoires de montage sont disponibles, dont un kit de suspension au plafond, un support de fixation au plafond, ainsi que des supports de montage pour les plaques de plafond de taille américaine et de 625 mm. De plus, un adaptateur VESA doit être disponible pour tous les équipements de montage VESA standard de 100 mm et 200 mm.

Le microphone doit comprendre 28 capsules de microphone à condensateur pré-polarisé Sennheiser KE 10-237 et utiliser la technologie de formation de faisceaux, qui permet de se concentrer sur la voix de l‘intervenant dans la pièce, quel qu‘il soit. Le faisceau détecte automatiquement la position de l‘interlocuteur et ne cesse de le suivre, où qu‘il aille dans la pièce. Le seuil de détection doit être réglable. Le logiciel de contrôle Sennheiser Control Cockpit doit permettre la surveillance en direct des angles horizontaux et verticaux de la position.

Le microphone doit posséder une interface Dante™ équipée de deux prises RJ 45 (primaire et secondaire) pour la sortie audio numérique et prenant en charge les modes redondant et cascade. Le microphone doit également être équipé d‘un terminal à 3 broches pour la sortie audio analogique, compatible avec les connecteurs MCVW 1,5-3-ST-3,81 Phoenix Con- tact.

De plus, le microphone doit disposer d‘une prise Ethernet RJ 45 pour assurer le contrôle du réseau, ainsi que simplifier la configuration et la surveillance au moyen du logiciel de contrôle Sennheiser Control Cockpit. La prise Ethernet RJ 45 doit prendre en charge le protocole Power over Ethernet, à partir de la norme de classe 3 PoE IEEE 802.3af.

La configuration réseau 802.1X doit être possible par protocole SSH.

Le microphone doit être équipé d‘un bouton de réinitialisation permettant de rétablir les paramètres définis en usine.

Le microphone doit présenter une sensibilité de 0 dBV/Pa (988 mV/Pa). Le niveau de pression acoustique maximal doit correspondre à 104 dB. La plage dynamique doit être > 93 dB (A).

Les dimensions du microphone (L x l x H) doivent correspondre à 590 x 590 x 43 mm (23,2" x 23,2" x 1,7") et son poids doit être de 5 670 g (12,5 lb). La température de fonctionnement doit être comprise entre 0 °C et +40 °C (entre +32 °F et +104

°F). La température de stockage doit être comprise entre -10 °C et 60 °C (entre +14 °F et +140 °F). Le microphone doit être testé conformément à la norme UL 2043.

Le microphone doit correspondre au modèle TeamConnect Ceiling 2 de Sennheiser.
