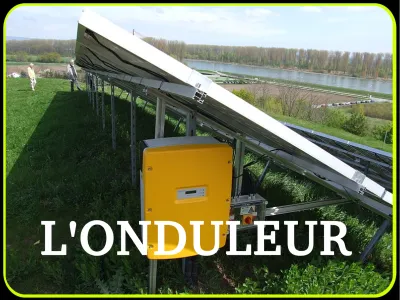

L'ONDULEUR
Généralités
Un Onduleur est un convertisseur continu/Alternatif
On dit qu'un onduleur est « autonome » lorsqu'il impose sa propre fréquence à la charge.
Principales utilisations :
● Les ASI (Alimentation Sans Interruption)
● Les variateurs de vitesse pour machines asynchrones
● Les onduleurs photovoltaïques
=
~
UE uS
Alimentations sans interruption
Les ASI : alimentations sans interruption,
(UPS : uninterruptible supply system en anglais).
Elles servent le plus souvent
d’alimentation de secours pour des systèmes informatique. La source de tension continue est généralement constituée d’une batterie
d’accumulateurs.
La fréquence et l’amplitude de la tension de sortie sont fixes.
Qu'est-ce qu'une alimentation sans interruption ?
Variateur de vitesse
pour moteur asynchrone
Principe de fonctionnement
de l'onduleur à deux interrupteurs
Côté entrée (DC) :
- Tension : E (continue) - Courant : iE
Puissance moyenne : PE = E.<iE>
Côté sortie (AC) :
- Tension : u (alternative) - Courant : i (alternatif)
Puissance moyenne : PS = <u.i>
PS = U1.I1.cos(φ1)
(avec U1 et I1 les valeurs efficaces du fondamental de la tension et du
fondamental du courant)
→ Remplir la page 1 du TP
« L'onduleur monophasé »
l'onduleur à commande décalée
→ Remplir la page 2 du TP « L'onduleur monophasé » L’intérêt est de rendre le signal
de sortie plus proche d'une sinusoïde...
t2 t1
E
t (ms) 0
-E
T uc (V)
2 T
2 3T t1+T
Tension moyenne dans les deux cas :
<uC> = 0 V Tension efficace :
Commande symétrique : U = E
Commande décalée : U = E
√
1−˙2. τT
Principe de fonctionnement de l'onduleur en pont
Principe de fonctionnement d'un onduleur En monophasé.... ou en triphasé
Harmoniques d'un signal périodique
Animation flash harmoniques d'un signal périodique
10 t (ms) 0
Û
0 u
T 100 f (Hz)
10 t (ms) 0
Û
0 u
f (Hz) 100
10 t (ms) 0
Û
0 u
f (Hz) 100
Représentation temporelle : Représentation fréquentielle :
