RMO : E. Ottavi-Pupier ... Intervenant : E. Ottavi-Pupier, H. Leyrit, M.
Nasraoui, S. Potel ...
Intitulé du Module : Pétrologie Magmatique ... Page 1 sur 11 Date :2/06/2017 ... Durée : 4h ... Avec documents Sans document Avec calculatrice Sans calculatrice
Nom de l’étudiant : ... Prénom : ... N° liste promo : ... Place : ...
A faire après l’exercice 1
EXERCICE 2 (contient 3 parties) :
Un liquide L1 de composition 56% d’anorthite, 16% de quartz et 28% de forstérite est refroidit jusqu’à cristallisation complète. Les 4 minéraux du diagramme ne représentent qu’une partie de la composition minéralogique totale de la roche.
Qtz An
Fo OPx
P E

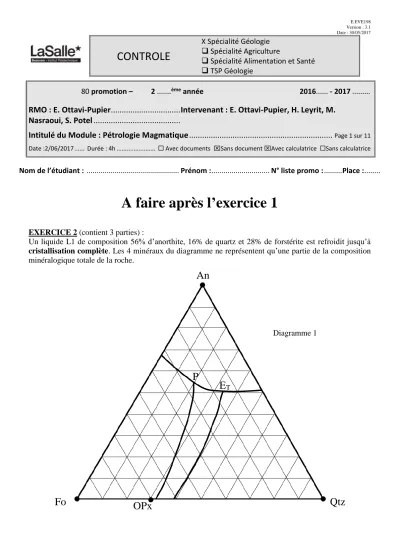

TDiagramme 1
Partie 1 :
1) Le système est à l’équilibre : réalisez le trajet des liquides et de la CST (Composition Solide Total), sur le diagramme 1 (indiquez des liquides (bleu) et solides (vert)).
2) Donnez la composition du solide final.
3) Le système n’est plus à l’équilibre (cristallisation fractionnée) : réalisez le trajet des liquides et de la CSI (Compositions Solides Instantanés), sur le diagramme 2 (indiquez des liquides (bleu) et solides (vert)).
4) Donnez la séquence cumulative (proportions et compositions), justifiez en indiquant d’après la règle des leviers les fractions (avec des lettres) que vous utilisez pour faire les mesures.
Qtz An
Fo OPx
P E
TDiagramme 2
Le liquide L1 se trouve dans une chambre magmatique :
- Si le liquide reste dans la chambre est-ce une cristallisation à l’équilibre ou un fractionnée, pourquoi ?
- S’il y a éruption comment évolue la cristallisation (équilibre ou fractionnée), pourquoi ?
Partie 2 :
Pour les 3 roches X, Y, Z faire une description en intégrant les informations suivantes: la texture, l’ordre de cristallisation, indiquer si la cristallisation se fait à l’équilibre ou bien s’il y’a une réaction péritectique justifiez, saturation, alcalinité…
Tous les minéraux présents sont indiqués, les 3 photos sont prises à la même échelle.
Roche X
Description de la roche X :
Anorthites Clinopyroxènes
Quartz Orthopyroxènes
Clinopyroxènes
Roche Y
Description de la roche Y : Olivines
Anorthites Couronne
d’Orthopyroxène Couronne
d’orthopyroxène
Olivine
Description de la roche Z : Olivine
Anorthites Clinopyroxène
Orthopyroxènes
Roche Z
Quelle roche parmi X, Y ou Z, indique par leur texture une cristallisation complète à l’équilibre du liquide L1. Justifier pour chaque roche votre choix
Les 3 normes CIPW correspondent aux 3 roches X, Y et Z, les relier et justifier votre réponse.
X
Y
Z
Apatite 0,7 3,0 0,9
Ilménite 2,3 1,2 2,2
Orthose 4,7 0,5
orthose corrigée 0,0
Leucite 0,0 0,0 29,5
Leucite corrigée 0,0
Kaliophyllite 0,0 0,0 0,0
Albite 22,8 17,5
Albite après correction 0,0
Néphéline 0,0 0,0 7,6
Anorthite 33,2 29,0 13,1
Sphène 0,0 0,0 0,0
Sphène corrigé
Pérowskite 0,0 0,0 0,0
Rutile 0,0 0,0 0,0
Corindon 0,0 0,0 0,0
Aegyrine 0,0 0,0 0,0
Magnétite 2,2 3,4 5,9
Hématite 0,0 5,3 0,0
4,0 9,3
Diopside 2,3 8,0
1,5 0,0
19,1
Diopside corrigé 14,7
2,3
Larnite 0,0 0,0 1,3
Olivine Mg 0,0 0,0 0,9
Olivine Fe 0,0 0,0 0,2
Wollastonite 0,0 0,0 0,0
Wollastonite corrigée
Larnite 0,0 0,0 0,0
Hypersthène 14,5
9,7
Hyperstène Mg après correction 20,5 0,0
Hyperstène Fe après correction 0,0
Olivine 0,0 2,3 1,0
0,0 0,0 0,2
Quartz 1,4 0,0 0,0
PARTIE 3 :
A quelle(s) texture(s) X Y Z pourrait correspondre à la roche A de l’exercice 1 (en distinguant bien les données virtuelles de la norme et les données réelles de la texture), justifiez. Faites le lien entre L1 et la roche A, justifiez.
