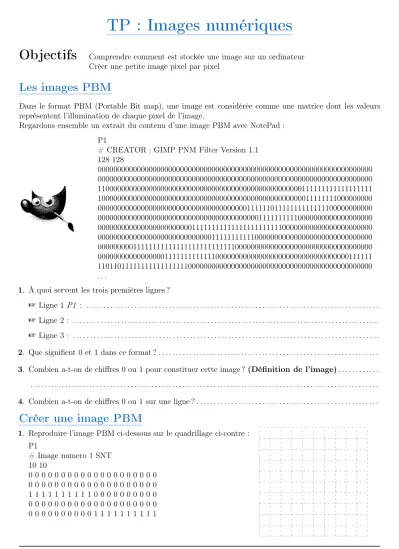

TP : Images numériques

(1)

TP : Images numériques

Objectifs

Comprendre comment est stockée une image sur un ordinateur Créer une petite image pixel par pixel

Les images PBM

Dans le format PBM (Portable Bit map), une image est considérée comme une matrice dont les valeurs représentent l’illumination de chaque pixel de l’image.

Regardons ensemble un extrait du contenu d’une image PBM avec NotePad : P1

# CREATOR : GIMP PNM Filter Version 1.1 128 128

0000000000000000000000000000000000000000000000000000000000000000000000 0000000000000000000000000000000000000000000000000000000000000000000000 1100000000000000000000000000000000000000000000000000111111111111111111 1000000000000000000000000000000000000000000000000000011111111000000000 0000000000000000000000000000000000000011111101111111111111100000000000 0000000000000000000000000000000000000000011111111110000000000000000000 0000000000000000000000001111111111111111111111100000000000000000000000 0000000000000000000000000000011111111111000000000000000000000000000000 0000000001111111111111111111111111100000000000000000000000000000000000 0000000000000000011111111111110000000000000000000000000000000000111111 1101101111111111111111100000000000000000000000000000000000000000000000 . . .

1. À quoi servent les trois premières lignes ?

+Ligne 1 P1 : . . . . +Ligne 2 : . . . . +Ligne 3 : . . . . 2. Que signifient 0et 1dans ce format ? . . . . 3. Combien a-t-on de chiffres 0 ou1 pour constituer cette image ? (Définition de l’image). . . . . . . . 4. Combien a-t-on de chiffres 0 ou1 sur une ligne ? . . . .

Créer une image PBM

1. Reproduire l’image PBM ci-dessous sur le quadrillage ci-contre : P1

# Image numero 1 SNT 10 10

0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 1

TP 1

(2)

2. Sur feuille quadrillée, créer votre image PBM.

3. Ouvrir NotePad, coder votre image précédente au format PBM, enregistrer sousMonImage.PBM puis observer le résultat avec GIMP ou LibreOffice Draw.

Les images PGM

P2

# Image numero 2 SNT 10 10

255

255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255

0 0 0 0 0 0 0 0 0 0

255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 128 128 128 128 128 128 128 128 128 128 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 32 32 255 255 255 255

1. Avec NotePad, recopier les lignes ci-contre puis enregistrer sous MonImage.PGM Attention ! : Sous Windows il faut laisser une dernière ligne vide 2. Observer le résultat avec GIMP.

3. Modifier le fichier et observer les résultats pour répondre aux questions suivantes.

4. Quel est le rôle du nombre de la ligne 4 ?. . . . . . . .

5. Les espaces entre les nombres sont-ils importants ? . . . . . . . .

6. Que permet le format PGM ? . . . . . . . .

Créer une image PGM

À l’aide de NotePad, reproduire l’image 10x10 ci-contre au format PGM.

TP 1
