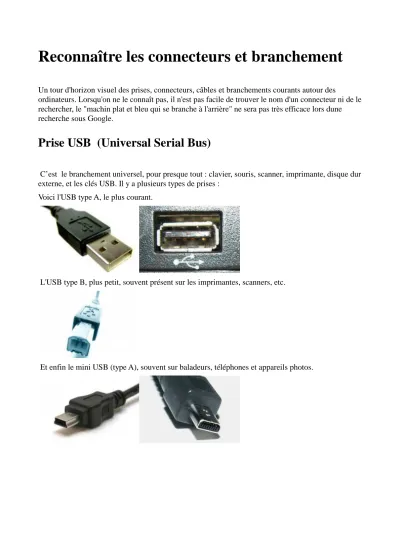

Reconnaître les connecteurs et branchement
Un tour d'horizon visuel des prises, connecteurs, câbles et branchements courants autour des
ordinateurs. Lorsqu'on ne le connaît pas, il n'est pas facile de trouver le nom d'un connecteur ni de le rechercher, le "machin plat et bleu qui se branche à l'arrière" ne sera pas très efficace lors dune recherche sous Google.
Prise USB (Universal Serial Bus)
C’est le branchement universel, pour presque tout : clavier, souris, scanner, imprimante, disque dur externe, et les clés USB. Il y a plusieurs types de prises :
Voici l'USB type A, le plus courant.
L'USB type B, plus petit, souvent présent sur les imprimantes, scanners, etc.
Et enfin le mini USB (type A), souvent sur baladeurs, téléphones et appareils photos.
Le cable RJ45 (registered jack 45)
RJ45 est le nom usuel du connecteur 8P8C (8 positions et 8 contacts électriques) utilisé couramment pour les connexions réseau.
Il existe une normalisation dans les couleurs des différents câbles contenu dans le RJ 45
Le cable RJ11 (registered jack11)
C'est le connecteur utilisé en téléphonie fixe. Ce connecteur possède 6 broches (2 utilisées d'ordinaire), contre 8 en RJ-45, attention à ne pas les confondre.
BNC Bayonet Neill-Concelman. (de "baïonnette", car il se verrouille)
C'est une terminaison pour un câble coaxial utilisé pour les réseaux informatiques ou les écrans,
Les connecteurs mâle puis femelle.
Un câble pour écran puis un bouchon de terminaisons et "T".
DVI (Digital Visual Interface)
Il existe plusieurs types de connecteurs DVI, tous ne véhiculent pas les mêmes signaux. Une seule broche fait la différence, Il sert principalement au branchement d'écran vidéo.
VGA (Video Graphics Adapter) 15 broches.
Il sert principalement au branchement d'écran vidéo
HDMI (High Definition Multimedia Interface)
Il transmet des signaux audio et vidéo comme les home cinéma, consoles, media, lecteurs Blue-ray, DVD-HD. Il remplacera les prises péritel et s-vidéo, devenue obsolètes.
La prise Péritel (péritélévision)
La prise péri télévision, abrégée en prise péritel, s'est imposée comme un standard obligatoire en France pour les téléviseurs, les magnétoscopes, les récepteurs satellites et les lecteurs de DVD. Elle disparaît peu à peu au profit de la prise HDMI.
La prise S-Vidéo (separate vidéo)
La prise Jack (prise en anglais)
Il sert principalement a transmettre un signal audio (enceintes, casques, etc.). Il y en a plusieurs variétés, nommées en fonction du diamètre. Le plus courants sont les suivantes : Le jack 3,5 mm (1/8 pouces) et le jack 6,3 mm (1/4 pouces):
Mais tous se prénomment Jack. Suivi du diamètre: 2.5 mm mono, 3.5 mm mono et stéréo, 6.3 mm stéréo.
Les prises RCA (Radio Corporation of America)
Elles sont très utilisées pour signaux audio et vidéos
La prise PS/2 (Personale System/2)
Principalement utilisé pour le branchement du clavier, souris. Mais abandonné progressivement au profit de l'USB.
La prise PCMCIA (Personal Computer Memory Card International Association)
Présents sur les ordinateurs portables, ces connecteurs accueillent des cartes pour connections wi-fi, par exemple.
l y a trois types de cartes PCMCIA, qui se distingue par leur épaisseur: Type I : 3,3 mm,Type II : 5 mm, Type III : 10,5 mm.
Côté portable, il faut ouvrir les petits volets pour introduire la carte. A droite, le petit bouton d'éjection (poussoir).
La prise Port Parallèle
Principalement utilisé pour le branchement d'une imprimante. Il devient obsolète et est remplacé par l'USB.
