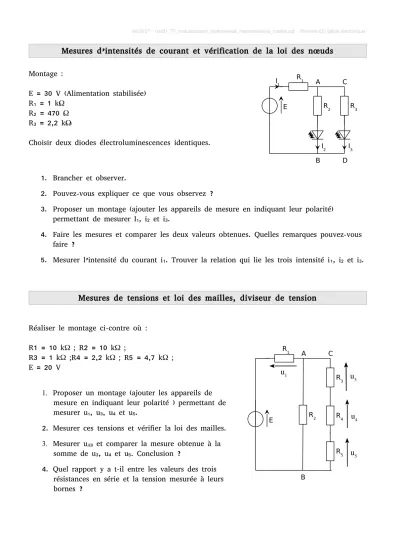

Mesures d’intensités de courant et vérification de la loi des nœuds
Montage :
E = 30 V (Alimentation stabilisée) R1 = 1 kΩ
R2 = 470 Ω R3 = 2,2 kΩ
Choisir deux diodes électroluminescences identiques.
1. Brancher et observer.
2. Pouvez-vous expliquer ce que vous observez ?
3. Proposer un montage (ajouter les appareils de mesure en indiquant leur polarité) permettant de mesurer I1, i2 et i3.
4. Faire les mesures et comparer les deux valeurs obtenues. Quelles remarques pouvez-vous faire ?
5. Mesurer l’intensité du courant i1. Trouver la relation qui lie les trois intensité i1, i2 et i3.
Mesures de tensions et loi des mailles, diviseur de tension
Réaliser le montage ci-contre où : R1 = 10 kΩ ; R2 = 10 kΩ ;
R3 = 1 kΩ ;R4 = 2,2 kΩ ; R5 = 4,7 kΩ ; E = 20 V
1. Proposer un montage (ajouter les appareils de mesure en indiquant leur polarité ) permettant de mesurer u1, u3, u4 et u5.
2. Mesurer ces tensions et vérifier la loi des mailles.
3. Mesurer uAB et comparer la mesure obtenue à la somme de u3, u4 et u5. Conclusion ?
4. Quel rapport y a t-il entre les valeurs des trois résistances en série et la tension mesurée à leurs bornes ?
E R1
R2
R3
A C
B
R4
R5
u3
u4
u5 u1
E R1
R2 R3 I1
I2 I3
A C
B D
