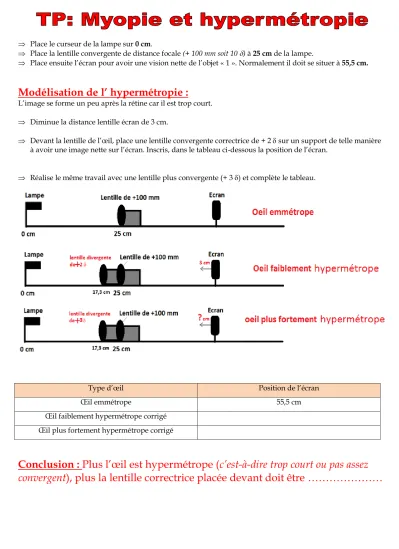

Place le curseur de la lampe sur 0 cm.
Place la lentille convergente de distance focale (+ 100 mm soit 10 ) à 25 cm de la lampe.
Place ensuite l’écran pour avoir une vision nette de l’objet « 1 ». Normalement il doit se situer à 55,5 cm.
Modélisation de l’ hypermétropie :
L’image se forme un peu après la rétine car il est trop court.
Diminue la distance lentille écran de 3 cm.
Devant la lentille de l’œil, place une lentille convergente correctrice de + 2 sur un support de telle manière à avoir une image nette sur l’écran. Inscris, dans le tableau ci-dessous la position de l’écran.
Réalise le même travail avec une lentille plus convergente (+ 3 ) et complète le tableau.
Type d’œil Position de l’écran
Œil emmétrope 55,5 cm
Œil faiblement hypermétrope corrigé Œil plus fortement hypermétrope corrigé
Conclusion : Plus l’œil est hypermétrope (c’est-à-dire trop court ou pas assez
convergent), plus la lentille correctrice placée devant doit être ………
Modélisation de la myopie:
L’image se forme un peu avant la rétine car il est trop long ou trop convergent.
Augmente la distance lentille écran de 6 cm.
Devant la lentille de l’œil, place une lentille divergente correctrice de - 2 sur un support de telle manière à avoir une image nette sur l’écran. Inscris, dans le tableau ci-dessous la position de l’écran.
Réalise le même travail avec une lentille plus divergente (- 3 ) et complète le tableau.
Type d’œil Position de l’écran
Œil emmétrope 55,5 cm
Œil faiblement myope corrigé Œil plus fortement myope corrigé
