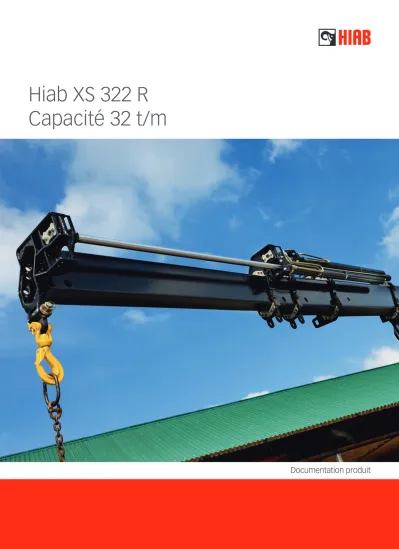

Documentation produit
Hiab XS 322 R
Capacité 32 t/m
3
La solution
robuste et flexible
Hiab XS 322 R – robuste et flexible
De par sa solidité, la grue Hiab XS 322 R autopropulsée, d’une capacité de 32 tonnes-mètre, est l’outil idéal pour la manutention rapide de charges lourdes et encombrantes, pour des cycles de charge plus rapides et une efficacité accrue. Equipée d’une biellette E et de pas moins de cinq extensions, cette grue peut atteindre une portée près de 17,5 m supérieure au niveau du plan de pose. La grue dispose également de la fonction X, qui permet d’orienter la 2ème flèche vers le haut par rapport à la 1ère flèche, pour une meilleure accessibilité aux espaces réduits. La Hiab XS 322 R est proposé avec le système de commande manuel Duo. Elle peut être commandée à distance lorsque le roller est équipé du célèbre système de commande HiPro avec microprocesseur SPACE 5000 et l’unité de commande à distance CombiDrive2de Hiab.
Conçue pour des performances maximales
La grue est équipée d’un système de biellette -E-, la garantie d’une excellente capacité de levage lors de la manutention de charges lourdes à proximité de la colonne. La flèche de type P comprend jusqu’à cinq extensions dont les dimensions spéciales permettent la manutention de charges d’un poids élevé. En plus de cela, chaque extension est un peu plus longue, ce qui vous donne une plus grande portée que celle donnée par une flèche conventionnelle de cinq extensions.
Le fait qu’elle se déplace seule signifie que la grue Roller peut être positionnée à proximité du point de charge, ce qui facilite grandement vos activités de manutention. Elle peut évidemment se déplacer en transportant des charges d’un poids élevé, ce qui vous évite d’avoir à bouger votre camion pendant les opérations de manutention et vous fait donc gagner beaucoup de temps.
La grue peut également passer d’un camion à une remorque, ce qui vous offre un plus grand gain de charge utile lors de chaque opération. Le chariot du Roller occupe moins d’un mètre et demi sur votre ensemble camion-remorque. Dans la mesure où il est facile d’enlever entièrement le Roller du camion, une grue Hiab Roller ne limitera jamais la longueur maximale de votre charge utile.
Fonction X
Orienter la 2ème flèche vers le haut par rapport à la 1ère flèche permet une meilleure accessibilité dans les espaces réduits.
Biellette -E-
Un système de biellette -E- est une sorte de bras de levier entre la colonne et la 1ère flèche ainsi qu’entre la 1ère et la 2ème flèche. Ce système est très pratique lors de la manutention de charges lourdes directement dans des positions élevées‚ comme lors du travail sur des échafaudages.
Valve de maintien de charge La valve de maintien de charge est une valve de retenue combinée à un clapet de sécurité‚ le tout monté sur chaque vérin.
Bain d’huile
Sur la plupart des grues Hiab supé- rieures à six tonnes-mètre‚ le système de rotation est lubrifié dans un bain d’huile. Le mécanisme de rotation est ainsi conservé en parfait état‚ année après année‚ permettant une utilisation
5
Raccords JIC
Les raccords JIC sont standard sur la plupart des grues Hiab. Ils assurent un raccordement facile et sont toujours simples à déconnecter pour l’entretien.
Outils amovibles
Une large gamme d’outils amovibles est disponible pour votre grue Hiab. Ils vous permettent d’effectuer un grand nombre d’opérations différentes.
Grandes cales de guidage Le profilé hexagonal permet d’utiliser de plus grandes cales de guidage.
Celles-ci permettent la rentrée et la sortie des extensions en douceur et de réduire l’usure mécanique de la flèche.
Supports latéraux pour la stabilité Les supports latéraux placés sur les ex- tensions de chaque flèche stabilisent la flèche latéralement et minimisent le jeu.
Flèche de type P
La flèche de type P est plus légère, augmentant ainsi sa capacité de levage maximum. Le système de flèche de type P convient parfaitement pour le traitement des charges lourdes et encombrantes.
Profilé de flèche hexagonal Le profilé hexagonal assure à la flèche un équilibre parfait‚ grâce à sa forme et à sa surface d’appui. Le profilé minimise également la déformation de la flèche.
Cela permet de réduire les frais liés à l’entretien et d’augmenter l’efficacité.
combinaison de la commande à distance CombiDrive2‚ du microprocesseur SPACE 5000 et du distributeur V 91. Le Contrôle Automatique de la Vitesse (ASC) contribue à augmenter de façon significative la capacité. La Répartition du Débit de Pompe (PFD) maximalise la productivité‚ en assurant des opérations tout en douceur à chaque instant.
Microprocesseur SPACE 5000
Un grand nombre de fonctions électroniques‚ tant au service de la sécurité que de la productivité‚ sont disponibles sur votre grue XS. Celles-ci sont gérées par un système appelé SPACE. Le SPACE est un ordinateur qui vous assiste discrètement pour la prise en main de votre grue. Les composants électroniques du système SPACE‚ protégés par un boîtier étanche à 100 %‚ sont extrêmement fiables et faciles à utiliser.
Le microprocesseur SPACE 5000 est conçu pour assister l’opé- rateur dans deux domaines différents‚ sécurité et productivité.
Les fonctions relatives à la sécurité sont la protection contre les surcharges (OLP), le capteur position flèche haute‚ ainsi que le système de protection de l’opérateur (OPS)‚ disponible en option.
La productivité est assurée‚ quant à elle‚ par le Contrôle Automatique de l’Utilisation (ADC)‚ le Contrôle Automatique de la Vitesse (ASC) et la Répartition du Débit de Pompe (PFD). Le service de maintenance peut extraire du système des informations telles que les codes erreur ou les données de cycle de charge. Le microprocesseur SPACE 5000 fait partie du système de commande HiPro.
CombiDrive2
Grâce au CombiDrive2de Hiab, vous pouvez vous placer au meilleur endroit pour travailler avec la grue. Le CombiDrive2comprend 24 fonctions proportionnelles et 12 fonctions tout ou rien permettant de commander la grue, les équipements optionnels et les accessoires avec la même précision.
