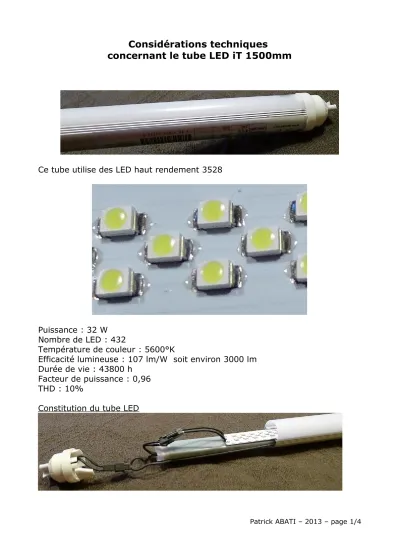

Considérations techniques concernant le tube LED iT 1500mm
Ce tube utilise des LED haut rendement 3528
Puissance : 32 W Nombre de LED : 432
Température de couleur : 5600°K
Efficacité lumineuse : 107 lm/W soit environ 3000 lm Durée de vie : 43800 h
Facteur de puissance : 0,96 THD : 10%
Constitution du tube LED
Patrick ABATI – 2013 – page 1/4
Les 432 LED sont disposées dans le tube selon le schéma :
36 LED en série par branche, 12 branches
Pour des contraintes de fabrication, 2 circuits imprimés (encadrés rouges) identiques ont été assemblés afin de constituer le tube
Caractéristiques d'une LED : I = 22 mA V = 3,2 V La tension nominale du circuit est donc de 36 x 3,2 = 115 V
valeur qui se situe dans le domaine de la TBT pour le courant continu (<120V) Le rendement d'une LED est de l'ordre de 25%
Pour une puissance de 32W, 8W seulement sont utilisés pour produire la lumière
Patrick ABATI – 2013 – page 2/4
Les pertes représentent donc une puissance de 32 x 0,75 = 24 W transformée en chaleur qu'il faut évacuer. C'est pourquoi le circuit imprimé est collé sur une plaque d'aluminium, elle-même insérée dans une structure aluminium
L'alimentation du tube LED a une structure Flyback et délivre une tension de sortie maximale de 120V (domaine TBT sur le circuit imprimé et la structure aluminium)
Cette alimentation est encapsulée dans un fourreau plastique qui assure une double isolation du point de vue du réseau 230V/50Hz
Patrick ABATI – 2013 – page 3/4
Important : un bouton verrouillage/déverrouillage permet faire tourner la douille pour régler sa position (incliner plus ou moins le tube par rapport à sa position d'origine)
Remplacement des tubes fluorescents par des tubes LED – retirer le condensateur
– conserver le ballast en l'état ou le court-circuiter – remplacer le starter par le boîtier fusible
Évolution du projet
Le marché potentiel se chiffre à 50 millions de tubes fluorescents vendus chaque année en France
Il serait intéressant de supprimer le driver interne et d'alimenter directement l'ensemble des tubes en courant continu, par un convertisseur de la société SE3 :
– économie sur le matériel : prix du tube 54 € HT, du driver 9 € HT (17%) – économie sur la maintenance: driver = principale source de défauts – gradation possible : économies supplémentaires
– facteur de puissance proche de 1 et taux d'harmoniques < 5%
Patrick ABATI – 2013 – page 4/4
