Nom : Prénom :

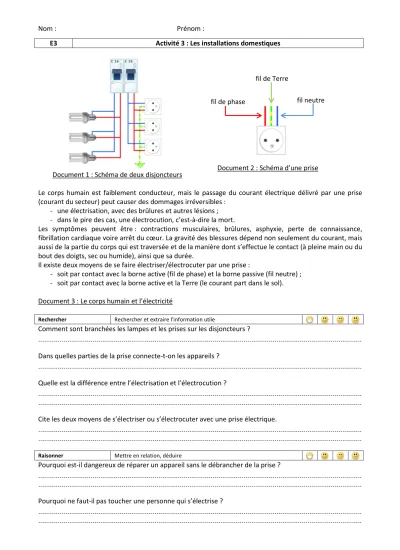

E3 Activité 3 : Les installations domestiques
Document 1 : Schéma de deux disjoncteurs
Le corps humain est faiblement conducteur, mais le passage du courant électrique délivré par une prise (courant du secteur) peut causer des dommages irréversibles :
- une électrisation, avec des brûlures et autres lésions ; - dans le pire des cas, une électrocution, c’est-à-dire la mort.
Les symptômes peuvent être : contractions musculaires, brûlures, asphyxie, perte de connaissance, fibrillation cardiaque voire arrêt du cœur. La gravité des blessures dépend non seulement du courant, mais aussi de la partie du corps qui est traversée et de la manière dont s’effectue le contact (à pleine main ou du bout des doigts, sec ou humide), ainsi que sa durée.
Il existe deux moyens de se faire électriser/électrocuter par une prise :
- soit par contact avec la borne active (fil de phase) et la borne passive (fil neutre) ; - soit par contact avec la borne active et la Terre (le courant part dans le sol).
Document 3 : Le corps humain et l’électricité
Rechercher Rechercher et extraire l'information utile
Comment sont branchées les lampes et les prises sur les disjoncteurs ?
Dans quelles parties de la prise connecte-t-on les appareils ?
Quelle est la différence entre l’électrisation et l’électrocution ?
Cite les deux moyens de s’électriser ou s’électrocuter avec une prise électrique.
Raisonner Mettre en relation, déduire
Pourquoi est-il dangereux de réparer un appareil sans le débrancher de la prise ?
Pourquoi ne faut-il pas toucher une personne qui s’électrise ?
fil neutre fil de phase
fil de Terre
Document 2 : Schéma d’une prise
