DEFAILLANCE DES TURBINES A GAZ

ا ﺔﻴﺒﻌﺸﻟا ﺔﻴﻃاﺮﻘﻤﻳﺪﻟا ﺔﻳﺮﺋاﺰﺠﻟا ﺔﻳرﻮﻬﻤﺠﻟ

REPUBLIQUE ALGERIENNE DEMOCRATIQUE ET POPULAIRE

ﻲﻤﻠﻌﻟا ﺚﺤﺒﻟا و ﻲﻟﺎﻌﻟا ﻢﻴﻠﻌﺘﻟا ةرازو

MINISTERE DE L’ENSEIGNEMENT SUPERIEUR ET DE LA RECHERCHE SCIENTIFIQUE

Conférence Internationale sur le Soudage, le CND et l’Industrie des Métaux, IC-WNDT-MI’10 Oran, 28 - 30 novembre 2010. Site web : http://www.csc.dz/wcndt-10

Université Saad Dahlab Blida Centre de Recherche Scientifique et Technique en Soudage et Contrôle.

CSC, BP 64 Chéraga, Alger. Tél. /Fax 021 37 18 21 Université Hadj Lakhdar

Batna

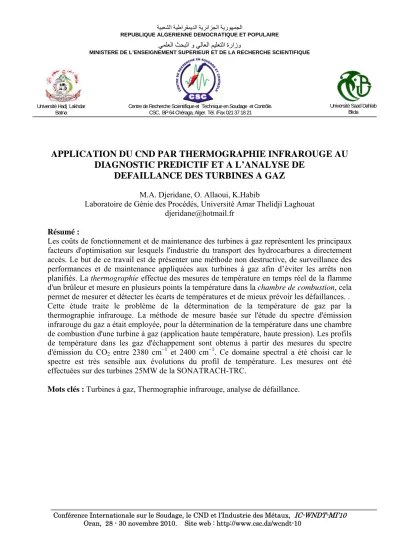

APPLICATION DU CND PAR THERMOGRAPHIE INFRAROUGE AU DIAGNOSTIC PREDICTIF ET A L’ANALYSE DE

DEFAILLANCE DES TURBINES A GAZ

Laboratoire de Génie des Procédés, Université Amar Thelidji Laghouat djeridane@hotmail.fr

Résumé :

Les coûts de fonctionnement et de maintenance des turbines à gaz représentent les principaux facteurs d'optimisation sur lesquels l'industrie du transport des hydrocarbures a directement accès. Le but de ce travail est de présenter une méthode non destructive, de surveillance des performances et de maintenance appliquées aux turbines à gaz afin d’éviter les arrêts non planifiés. La thermographie effectue des mesures de température en temps réel de la flamme d'un brûleur et mesure en plusieurs points la température dans la chambre de combustion, cela permet de mesurer et détecter les écarts de températures et de mieux prévoir les défaillances. . Cette étude traite le problème de la détermination de la température de gaz par la thermographie infrarouge. La méthode de mesure basée sur l'étude du spectre d'émission infrarouge du gaz a était employée, pour la détermination de la température dans une chambre de combustion d'une turbine à gaz (application haute température, haute pression). Les profils de température dans les gaz d'échappement sont obtenus à partir des mesures du spectre d'émission du CO2 entre 2380 cm⁻¹ et 2400 cm⁻¹. Ce domaine spectral a été choisi car le spectre est très sensible aux évolutions du profil de température. Les mesures ont été effectuées sur des turbines 25MW de la SONATRACH-TRC.

Mots clés : Turbines à gaz, Thermographie infrarouge, analyse de défaillance.
