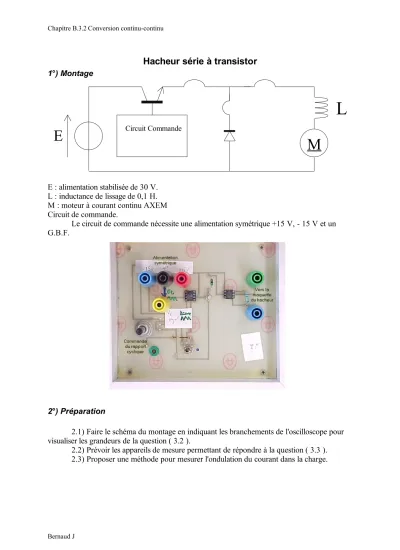

Chapitre B.3.2 Conversion continu-continu
Hacheur série à transistor
1°) Montage
E : alimentation stabilisée de 30 V.
L : inductance de lissage de 0,1 H.
M : moteur à courant continu AXEM Circuit de commande.
Le circuit de commande nécessite une alimentation symétrique +15 V, - 15 V et un G.B.F.
2°) Préparation
2.1) Faire le schéma du montage en indiquant les branchements de l'oscilloscope pour visualiser les grandeurs de la question ( 3.2 ).
2.2) Prévoir les appareils de mesure permettant de répondre à la question ( 3.3 ).
2.3) Proposer une méthode pour mesurer l'ondulation du courant dans la charge.
Bernaud J
E
Circuit CommandeM
L
Chapitre B.3.2 Conversion continu-continu
3°) Manipulation ( Condition de courant dans la charge ininterrompu )
3.1) Régler le signal du G.B.F pour avoir un signal triangle de 500 Hz, évoluant entre 0 et la valeur maximale possible. Prendre un rapport cyclique de 0,5.
3.2) Pour une fréquence de hachage f = 500 Hz et un rapport cyclique α = 0,6:
Visualiser le signal en sortie du circuit de commande, puis la tension aux bornes de la charge et aux bornes du hacheur ( interrupteur électronique unidirectionnel commandable à la fermeture et à l'ouverture).
Visualiser le courant dans la charge, dans la diode de roue libre et dans le hacheur, en gardant la tension aux bornes de la charge comme référence de temps.
3.3) Mesurer la valeur moyenne des différents courants et de la tension aux bornes de la charge. Vérifier que idmoy + ihmoy = icmoy.
3.4) Pour la même fréquence de hachage, faire varier α avec α ={ 0,1-0,3-0,5-0,7-0,9}
et mesurer ucmoy, icmoy et l'ondulation ∆ic.
Tracer les courbes ∆ic(α), ucmoy(α) et icmoy (α). Commenter vos courbes.
3.5) Pour f = 500 Hz et α = 0,5; faire varier L et mesurer ∆ic. Conclusion.
3.6) Pour L = 0,1 H et α = 0,5; faire varier f de 100Hz à 5000Hz et mesurer ∆ic. Conclusion.
3.7) Se placer dans le cas d'une conduction interrompue ( enlever bobine de lissage ) et relever les courbes demandées au 3.2).
