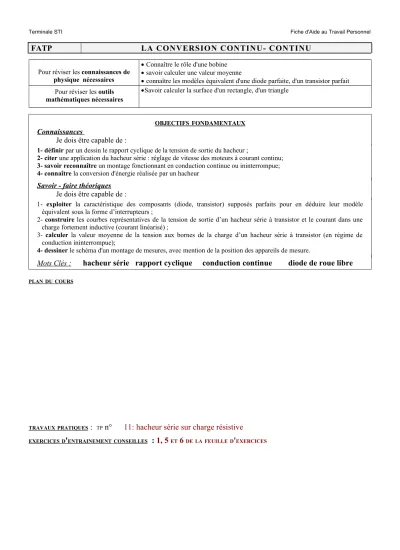

Terminale STI Fiche d'Aide au Travail Personnel

FATP LA CONVERSION CONTINU- CONTINU

Pour réviser les connaissances de physique nécessaires

 Connaître le rôle d'une bobine

 savoir calculer une valeur moyenne

 connaître les modèles équivalent d'une diode parfaite, d'un transistor parfait Pour réviser les outils

mathématiques nécessaires

Savoir calculer la surface d'un rectangle, d'un triangle

OBJECTIFSFONDAMENTAUX

Connaissances

Je dois être capable de :

1- définir par un dessin le rapport cyclique de la tension de sortie du hacheur ;

2- citer une application du hacheur série : réglage de vitesse des moteurs à courant continu;

3- savoir reconnaître un montage fonctionnant en conduction continue ou ininterrompue;

4- connaître la conversion d'énergie réalisée par un hacheur Savoir - faire théoriques

Je dois être capable de :

1- exploiter la caractéristique des composants (diode, transistor) supposés parfaits pour en déduire leur modèle équivalent sous la forme d’interrupteurs ;

2- construire les courbes représentatives de la tension de sortie d’un hacheur série à transistor et le courant dans une charge fortement inductive (courant linéarisé) ;

3- calculer la valeur moyenne de la tension aux bornes de la charge d’un hacheur série à transistor (en régime de conduction ininterrompue);

4- dessiner le schéma d'un montage de mesures, avec mention de la position des appareils de mesure.

Mots Clés :

hacheur série rapport cyclique conduction continue diode de roue libre

PLANDUCOURS

TRAVAUXPRATIQUES

:

n° 11: hacheur série sur charge résistive

EXERCICESD

'

: 1, 5

6

'
