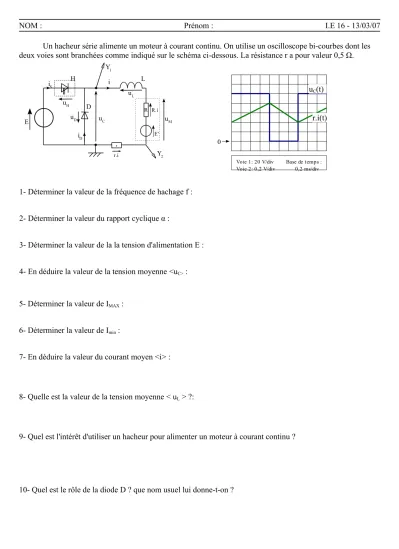

NOM : Prénom : I.E 16 - 13/03/07 Un hacheur série alimente un moteur à courant continu. On utilise un oscilloscope bi-courbes dont les deux voies sont branchées comme indiqué sur le schéma ci-dessous. La résistance r a pour valeur 0,5 Ω.
5- Déterminer la valeur de IMAX :
6- Déterminer la valeur de Imin :
7- En déduire la valeur du courant moyen <i> :
8- Quelle est la valeur de la tension moyenne < uL > ?:
9- Quel est l'intérêt d'utiliser un hacheur pour alimenter un moteur à courant continu ?
10- Quel est le rôle de la diode D ? que nom usuel lui donne-t-on ?
E
H
uH
R
E'
i
uC
uL
uM
R.i
uD D
iS L
iD
r
Y1
Y2
r.i
1- Déterminer la valeur de la fréquence de hachage f :
2- Déterminer la valeur du rapport cyclique α :
3- Déterminer la valeur de la la tension d'alimentation E :
4- En déduire la valeur de la tension moyenne <uC> :
0
Voie 1: 20 V/div Base de temps : Voie 2: 0,2 V/div 0,2 ms/div
uC(t)
r.i(t)
