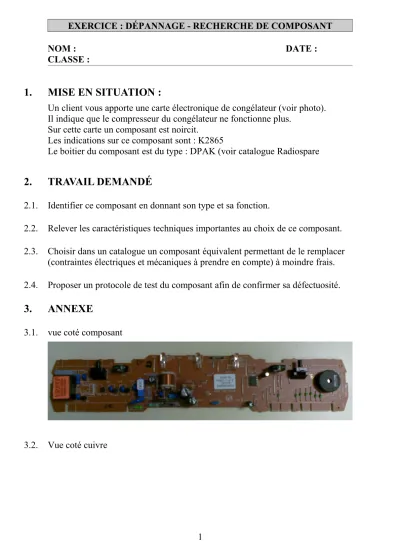

EXERCICE : DÉPANNAGE - RECHERCHE DE COMPOSANT

NOM : DATE :

CLASSE :

1. MISE EN SITUATION :

Un client vous apporte une carte électronique de congélateur (voir photo).

Il indique que le compresseur du congélateur ne fonctionne plus.

Sur cette carte un composant est noircit.

Les indications sur ce composant sont : K2865

Le boitier du composant est du type : DPAK (voir catalogue Radiospare

2. TRAVAIL DEMANDÉ

2.1. Identifier ce composant en donnant son type et sa fonction.

2.2. Relever les caractéristiques techniques importantes au choix de ce composant.

2.3. Choisir dans un catalogue un composant équivalent permettant de le remplacer (contraintes électriques et mécaniques à prendre en compte) à moindre frais.

2.4. Proposer un protocole de test du composant afin de confirmer sa défectuosité.

3. ANNEXE

3.1. vue coté composant

3.2. Vue coté cuivre

1

(2)

Exercice : dépannage - recherche de composant

NOM : DATE :

CLASSE :

2
