Sciences et Technologies de l’Industrie et du Développement Durable

Modélisation cinématique ECLIGNE

2.3. Approche fonctionnelle et structurelle des chaînes de puissance TD

td_ecligne_modelisation_cinematique_eleve.docx Lycée Jules Ferry – Versailles 1/3

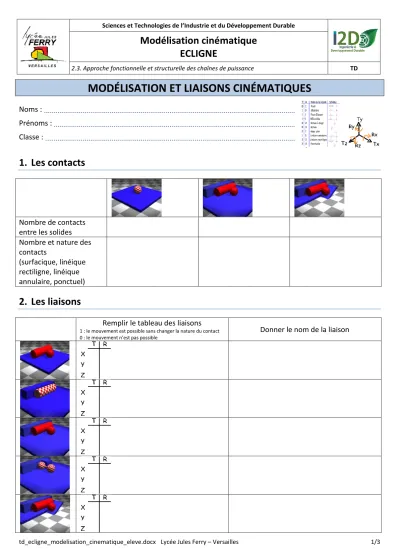

MODÉLISATION ET LIAISONS CINÉMATIQUES

Noms : Prénoms : Classe :

1. Les contacts

Nombre de contacts entre les solides Nombre et nature des contacts

(surfacique, linéique rectiligne, linéique annulaire, ponctuel)

2. Les liaisons

Remplir le tableau des liaisons

1 : le mouvement est possible sans changer la nature du contact 0 : le mouvement n’est pas possible

Donner le nom de la liaison

(2)

1ère STI2D Modélisation cinématique TD I2D

td_ecligne_modelisation_cinematique_eleve.docx Lycée Jules Ferry – Versailles 2/3

3. Les symboles des liaisons

Remplir le tableau

des mobilités Nom de la liaison Symbole

(orienté et avec 2 couleurs)

(3)

1ère STI2D Modélisation cinématique TD I2D

td_ecligne_modelisation_cinematique_eleve.docx Lycée Jules Ferry – Versailles 3/3

4. La perforatrice

Colorier les pièces en fonction de leur classe d’équivalence

Numéro des pièces appartenant à chaque classe d’équivalence cinématique

Schéma cinématique Graphe des liaisons avec le nom des liaisons

5. Le coupe tubes

Colorier les pièces en fonction de leur classe d’équivalence

Numéro des pièces appartenant à chaque classe d’équivalence cinématique

Schéma cinématique Graphe des liaisons avec le nom des liaisons
