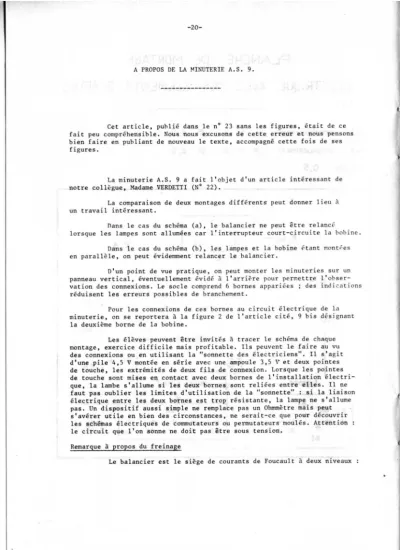

-20-A PROPOS DE L-20-A MINUTERI E A.S. 9.
Ce t article, puhlié dans le nO 23sans le s figures, étai t de ce fai t peu compréhensibl e. Nous nous excusons de cet te er r eur et nous pens ons bien fair e en publiant de nouveau le text e, accompagn é ce t t e fois de ses figur e s .
La minu terie A.S. 9 a fa it l'objet d' unar tic le in téres sant de notre co llègue , Madame VERDETTI (N° 22).
La compar a ison de deux mont ages différe nts peut donner lieu à un trav a i l inté re ssant .
Dans le cas du schéma (a), le balanc ier ne peut être re lanc Î' lorsque les lampe s sont allumées car l'interrupteur court -circu ite la bohine.
Dans le cas du schéma (b ), les lampes et la bobine "tant mon tpes en para llèle , on peu t évidemmen t rel an cer le ba lanci er.
n' un poi nt de vue prat iqu e , on peu t monte r les minute ries sur un pann e au verti cal, éventuell eme nt #vi dp à l'arrip re pour permet tre l'obs er-vation des connexions. Le soc le compre nd 6 bornes ap p ari~ e s ; des indications rédu isent le s erreur s possibles de branchement.
Pour les connex i ons de ces bor nes au circ ui t élect riq ue de la minut eri e , on se report era à la figure 2 de l'arti cle cité , 9 bis dés ignant la deux ième bor ne de la bob ine.
Les élève s peuvent être invltes à tracer le schéma de chaque montage, exercice difficile ma i s prof it abl e. Ils peuvent le fa ir e au vu des connexions ou en utilisant la "sonn ette des êlect rici ensll
• Il s'ag it d'une pile 4,5V montée en série ave c une ampoul e 3, 5 Vet deux poi n tes de touche, les extrémités de deux fi ls de connexi on . Lors que les pointes de touche sont mises en cont ac t avec deux bor ne s de l'ins ta l la tion élect ri-que, la Iambe s'allumesi les deux bornes son t re li ées ent r e elles . Il ne faut pas oublier les limi te s d'uti lis at ion de la "sonnett~' : si la li a ison él ec t r i que entre les deux bornes est trop résis t ante, la lampe ne s'al lume pas. Un dispositi f aussi simple ne rempla c e pas un Ohmmèt re ma is peut s'avérer uti le en bien des circ ons ta nces , ne serait-ce que pour découv ri r les schémas élect rique s de commutat eurs ou permu tateu r s moulés. Attenti on le circu it que l'on sonne ne doit pas être sous ten s i on.
Remarque à propos du freinage
-21
-- dans sa partie noyau plongeur, quand elle est immobi l i sé e
dans le champ magnétique alternatif de la bobine. Pour réduire ces courants
nuisibles, le balancier est en tôles feuilletées isolées ;
- au voisinage de l'aimant permanent. Engendré s par le d
éplace-ment de ce conducteur ma s s i f dans le champ fixe de l'aimant, ils s'opposent
au déplacement qui leur donne nais s ance et assurent le freinage .
Le constr uc teur semble avoir trouvé un compromis en utilisant
de s tô l es relativement épa i s s e s.
H. BAEYAERT
-
