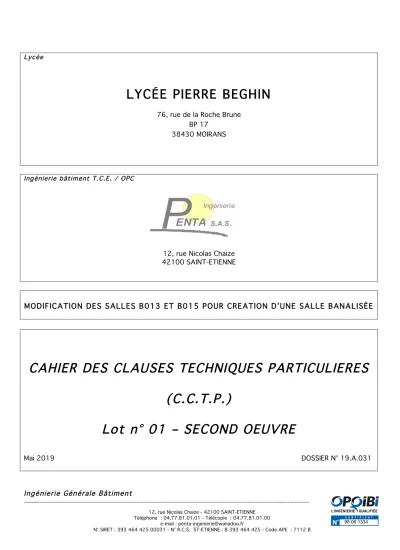

Lycée
LYCÉE PIERRE BEGHIN
76, rue de la Roche Brune BP 17
38430 MOIRANS
Ingénierie bâtiment T.C.E. / OPC
12, rue Nicolas Chaize 42100 SAINT-ETIENNE
MODIFICATION DES SALLES B013 ET B015 POUR CREATION D’UNE SALLE BANALISÉE
CAHIER DES CLAUSES TECHNIQUES PARTICULIERES (C.C.T.P.)
Lot n° 01 – SECOND OEUVRE
Mai 2019 DOSSIER N° 19.A.031
Ingénierie Générale Bâtiment
___________________________________________________________________________________________
12, rue Nicolas Chaize - 42100 SAINT-ETIENNE Téléphone : 04.77.81.01.01 - Télécopie : 04.77.81.01.00
- Page 2 -
P ENTA
DESCRIPTIF DES TRAVAUX
1 – DEMOLITION
1.1 - Protection des sols
Mise en place d’un feutre de protection épais type moquette scotchée au support pour protection préalable des revêtements de sol existants pendant la durée du chantier.
Compris dépose et évacuation en fin de chantier et nettoyage soigné du revêtement de sol avec enlèvement par tous les moyens des éventuelles traces de colle, peinture et divers afin d’obtenir un revêtement de surface net de toutes traces.
Localisation : Salles B013 / B015
1.2 – Démolition d’une cloison de distribution
De type plaques de plâtre sur structure métallique + isolation prises en sandwich, y compris plinthes, montants, raidisseurs et tout ouvrage incorporé (blocs-portes, châssis vitrés, etc.) reprises des ouvrages mitoyens de part et d’autre au droit des limites de démolition et toutes sujétions d'exécution, chargements des gravats et évacuation à la décharge publique.
Protections polyane préalables des ouvrages existants à proximité et de tous les éléments de mobilier restés éventuellement en place dans la salle.
Cloison existante en plaques de plâtre ep. 100 mm environ Localisation : Cloison séparative entre salle B013 et B015
1.3 – Démolition de faux plafonds en dalles minérales sur ossature métallique
- Compris lames, suspentes, cornières, organes d’assemblage ou de fixations, joues d’habillage, etc…
- Retrait des accessoires intégrés tels que luminaires, câbles, fils, gaines, etc. ou incorporés au plénum (chemin de câbles, colliers, etc.) chargement et évacuation en décharges publiques
- Echafaudages et tous moyens de protection contre les chutes du personnel lors de l’exécution de ces travaux Localisation : Salle B013 et B015
1.4 – Démolition des plinthes en pied de murs
- De refend ou en façade sur murs ou cloisons existantes conservées avec retrait de tous les éléments de fixation, garnissage (mortier ou plâtre pour compatibilité avec existant) pour raccord net avant doublage
- Il sera prévu l’ensemble des travaux de reprises des pieds de parois tels que raccords, garnissage, ponçage si besoin pour permettre la pose de nouvelles plinthes en carrelage.
- Plinthes bois
Localisation : Salle B013 et B015 : plinthes bois périphériques existantes
P ENTA
2 – PLATRERIE
2.1 - Création d’ouverture dans cloison plâtrière de 100 mm ép. env.
Comprenant :
- Tracé d'implantation de l'ouverture à créer
- Mise en place des règles et appareils de sciage avec moyen et support adaptés - Travaux de sciage
- Chargement et mise en benne des gravois avec tri associé
- Renfort des cloisons constituées en plaques de plâtre par mise en place dans l’épaisseur d’un complément d’ossature métallique
- Rebouchage, après coup des trous et des traits de scie débordants - Reprise des arêtes verticales et horizontales
- Ragréage et/ou ponçage permettant d'être parfaitement de niveau avec l'existant - Et toutes sujétions permettant la livraison d'un ouvrage fini
Localisation : Dans cloison séparative avec la circulation pour mise en place d’un bloc-porte de 93 cm 2.2 - Condamnation d’ouverture dans cloisons existantes
Au droit des blocs portes et châssis vitrés supprimés comprenant :
- Dépose et évacuation des éléments menuisés intégrés dans la cloison (blocs-portes, châssis vitrés, etc.) et évacuation à la décharge
- Reconstitution de la cloison avec structure métallique et plaques de plâtre de part et d’autre.
- Mise en place dans l’épaisseur de la cloison existante.
- Nombre et épaisseur de plaques identiques à l’existant pour restitution du degré coupe-feu - Interposition de laine minérale dans l’âme pour acoustique
- Raccord périphérique de plâtrerie + bandes à joints
- La paroi finie devra être totalement lisse sans renfoncements ni surépaisseurs crées par les plaques rajoutées.
- Y compris toutes sujétions d’exécution et accessoires :
- Epaisseur 70 mm / 100 mm suivant cloisons associées – degré CF 1h ou CF 1/2h (suivant localisation).
- Dimensions blocs-portes à condamner : 0,93 m x 2,04 m ht - Dimensions châssis vitrés à condamner : 1,40 m x 1,10 m ht
Localisation :
- Porte et châssis vitrés entre salle B013 et B011 - Porte et châssis vitrés entre salle B015 et B011 - Porte et châssis vitrés entre salle B013 et B017 - Porte et châssis vitrés entre salle B015 et B017
- Page 4 -
P ENTA
3 – PEINTURE
3.1 - Préparation des supports avant mise en peinture
Travaux préparatoires tels que ratissage complet des revêtements muraux existants, masticage, brossage, échafaudage, protection et nettoyage des sols après coup et toutes sujétions nécessaires à une préparation parfaite des supports. Lessivage des supports peints destinés à être revêtus et tous travaux nécessaires pour l'obtention d'un fond compatible avec le revêtement à appliquer.
A prendre en compte au niveau des articles ci-dessous.
3.2 – Revêtement type 1 – Toile de verre + peinture - Protection des sols et de tous les ouvrages mitoyens
- Travaux préparatoires tels que ratissage, masticage, ponçage, brossage, arrachage des anciens revêtements s’il y a lieu, échafaudage, protection et nettoyage des sols après coup et toutes sujétions nécessaires à une préparation parfaite du support
- Fourniture et pose d’un tissu de verre à peindre
- Pré-encollage et collage sur support avec colle préconisée par le fabricant - Rouleaux de 1,00 m de largeur – Poids : 200 g/m2
- Mise en œuvre de la toile, pose à recouvrement, compris coupes des lisières superposées et marouflage des joints à la brosse
- Coupes d’arase haute et basse, découpes, entailles et chutes comprises
- Après séchage de la toile (48 h), application de 2 couches de peinture décorative satinée pochée à base de résine acrylique. Potentiel calorifique inférieur à 2,1 MJ/m2
- Tons dans la gamme du fabricant au choix du Maître d’Ouvrage, y compris rechampissages et vérification de la compatibilité du matériau avec le support
- Compris rechampissage, retouches après passage des autres corps d’état et tous détails d’exécution - Classement au feu : M2 avec toile de verre MO (ou A2, s1, d0)
Localisation : - Supports verticaux en périphéries de la nouvelle salle
- Paroi salle B011 et B017 après condamnation des ouvertures - Paroi côté circulation devant la nouvelle salle
3.3 – Revêtement type 2 – Peinture sur menuiserie bois - Préparation du support idem type 1
- Fixation des nœuds et brûlage des résines
- Nettoyage, ponçage, masticage, pochonnage des ferrures
- Une couche d’impression et 2 couches de peinture glycérophtalique brillante ou satinée sur huisserie bois, portes, ou autres éléments de menuiserie (plinthes)
- Compris rechampissage, retouches après passage des autres corps d’état et tous détails d’exécution Localisation : Blocs-portes, plinthes, châssis, etc.
P ENTA
3.4 - Revêtement Type 3 - Peinture acrylique brillante sur métallerie intérieure - Préparation du support idem type 1 ci-avant
- Brossage, dégraissage, pochonnage au minium
- Application de 2 couches de peinture glycérophtalique brillante résistante aux UV (anti-condensation pour les tuyauteries)
- Couleur au choix du Maître d’Ouvrage dans la gamme du fabricant
- Compris rechampissage, retouches après passage des autres corps d’état et tous détails d’exécution.
Localisation : Sur réseaux de plomberie, chauffage, etc. apparents cuivre, acier ou PVC
- Page 6 -
P ENTA
4 – FAUX PLAFOND
4.1 - Faux plafond en dalles minérales sur ossature
Fourniture et pose d'un faux plafond constitué de panneaux de laine minérale de forte densité, revêtus sur la face apparente d'un voile minéral peint en blanc uni et sur la face cachée d'un voile naturel, coefficient d'absorption variant de 0,80 à 0,85 à 500, 1000 et 2000 Hz, α W ≥ 0,90, réaction au feu : M1, lessivable, épaisseur 20 mm, posées sur ossature métallique blanche T23
Faux plafond existant en dalles minérales de 600 x 600 x 19 mm de couleur blanche Hauteur de pose: 2,90 m environ
Localisation : Salle B013 / B015 en remplacement du faux plafond existant
P ENTA
5 – MENUISERIE BOIS 5.1 - Généralités
L'entreprise devra justifier et garantir la provenance des bois employés (blocs-portes, plinthes, huisseries, châssis vitrés, plan incliné, etc.). Un label de garantie FSC ou label PEFC ou autre label équivalent sera exigé.
Les blocs portes mis en place seront titulaires de PV d'essai justifiant les caractéristiques demandées pour la sécurité incendie (P.F, C.F, etc.) ou concernant l’affaiblissement acoustique. Ces PV seront fournis par l'entreprise dès le début des travaux et dans tous les cas avant la mise en œuvre des différents matériels
5.2 - Blocs-portes bois
Fourniture et pose de blocs-portes dimensions 0,93 m x 2,04 m ht comprenant :
- Huisserie bois en sapin ou en bois rouge pour cloisons en carreaux de terre cuite ou pour mur en maçonnerie avec rainures, feuillures, gorges pour tubes électriques, étrésillons de pose et couvre-joints sapin de 40 mm x 8 mm ou 1/4 de rond sur les deux faces
- Porte à peindre, à âme pleine de 40 mm d'épaisseur, PF 1/2h avec PV d'essais - Happes scellées ou vis et chevilles et fixation en pied par équerre métallique - Paumelles de 160 à bague laiton (U : 3)
- Fermeture de sûreté par serrure à clé sur cylindre européen ou cylindrique (3 clés) sur organigramme du lycée. Serrure label qualité A2 P avec clés reproductibles
Garnitures :
- Plaques carrées (150 x 150 mm) en aluminium anodisé de 1/10e d'épaisseur ou plaques demi lune (130 x 150) avec incrustation de la destination du local, montage traversant avec béquille en double aluminium brossé, renforcée à âme acier, posées avec des serrures ayant un ressort de rappel renforcé
- Butoir de sol en aluminium anodisé, cylindrique, de diamètre et de hauteur 37 mm
- Habillage inox gravé ou peau de porc en partie basse sur 1 ou 2 faces sur la largeur de la porte et sur une hauteur de 0,40 m
- Bouton de déverrouillage ou bouton moleté
Nota : Pour les éléments de quincaillerie, se référer à une gamme de produits robustes de grande marque (VACHETTE, JPM, etc…)
Localisation : Bloc-porte d’accès à la salle depuis la circulation 5.3 – Plinthes bois
Fourniture et pose de plinthes en sapin blanchi de 100 mm ht x 13 mm ep. y compris tablettage au sol avec fixation par trous tamponnés et vis, découpes pour portes, coupes en onglets dans les angles, en sifflet dans la longueur, couvre-joint pour socle, bords arrondis et toutes sujétions de pose.
Localisation : Salle B013 et B015
- Page 8 -
P ENTA
5.4 – Dépose / Repose des écrans de projection
Dépose avec soin des écrans de projection muraux existants fixés en partie haute sur parois, compris ensemble des éléments de supportage (consoles métalliques, etc.) et de fixation, stockage à proximité, protection et repose après coup.
Ecran de 2,00 m x 1,80 m ht environ.
Localisation : Salle B013 et B015
5.5 – Tableau d’écriture blanc triptyque
Fourniture et pose de tableaux triptyques blancs conformes aux recommandations du GPEM (groupement permanent d’études des marchés) fixés sur les murs ou cloisons des salles d’enseignement comprenant :
• Acier émaillé vitrifié
• Fond antireflet blanc permettant la projection – utilisation pour feutre effaçable à sec
• Planéité assurée par tôle de contre-balancement acier électrozingué
• Affichage magnétique – 12 plots magnétiques fournis
• Crochets porte-cartes coulissants dans le profilé d’encadrement supérieur du tableau
• Cadre aluminium zingué naturel
• Tableaux fixes blancs avec garantie 5 ans y compris pour les surfaces d’écriture
• Système de maintien des volets en position ouverte ou fermée
Fixation par fixation mécanique par vis en acier inoxydable pour fixation lourde et adaptées aux supports.
Dimension du tableau : 2,00 m x 1,20 m ht replié, soit 4,00 m x 1,20 m ht ouvert Localisation : Nouvelle salle créée
P ENTA
6 – SOL MINCE
6.1 - Préparation des supports
Comprenant :
- Arrachage des sols plastifiés sur thibaude ou non et colle associée, ponçage, garnissage des trous et saignées, découpe droite et propre au droit des revêtements conservés
- Balayage et aspiration des supports
- Ragréage en une ou plusieurs passes pour rattrapage des différences de niveaux, notamment pour rattrapage au droit des cloisons démolies
- Enduit de lissage P3 préalable compatible avec le support existant - Traitement des fissures
- Et toutes sujétions pour mise en état des supports prêt pour la pose du sol mince
- D’une manière générale, les préparations des supports existants devront être réalisés conformément aux guides pour la rénovation des revêtements de sol du CSTB (cahiers 2055 de 01 – 02/96)
Localisation : Salle B013 et B015 6.2 – Sol PVC en lès compact
Fourniture et pose d’un revêtement en lès plastiques homogènes et compacts avec couche d’usure pressée de forte épaisseur avec décor dans la masse.
- Groupe de résistance à l’abrasion : T - Classement au feu : Bfl – S1
- Epaisseur totale 2 mm
- Epaisseur couche d’usure ≥ 0,90 - Résistance à l’usure ≤ 0,08 - Stabilité dimensionnelle ≤ 0,4
- Poinçonnement statique rémanent ≤ 0,10 - Solidité lumière ≥ 6
- Traitement fongistatique et bactériostatique - Classement U4 P3 E2 C0
- Coupes, entailles, encoches, raccords et toutes sujétions au droit des changements de revêtement - Traitement photoréticulé anti-encastrement facilitant l’entretien et évitant l’utilisation d’émulsion
acrylique (métallisation)
- Colle compatible avec les recommandations du fabricant
- Teintes au choix de l’architecte, pose suivant calepinage – Plusieurs teintes pourront être choisies - Soudures à chaud des joints par cordon d’apport
Nota : Le taux d’humidité du support devra être inférieur à 3 % au moment de la pose. L’entreprise devra fournir le nuancier des couleurs ainsi que les fiches techniques des produits notoirement connus qu’elle propose.
Localisation : Salle B013 et B015
- Page 10 -
P ENTA
6.3 – Seuil aluminium fixes sur support Comprenant :
- Seuils de 50 mm de largeur avec fixation par vis et chevilles sur dalle béton au droit des portes d’accès ou des changements de revêtement
- Coupes, chutes, entailles et toutes adaptations nécessaires
- Percements éventuels pour les verrous à bascule des portes à deux vantaux et tous détails pour raccord au droit des changements de revêtements
Localisation : Au droit des changements de revêtements de sols.
P ENTA
7 - NETTOYAGE DE CHANTIER Les prestations comprennent :
- L’enlèvement des dispositifs de protection des ouvrages
- Le dépoussiérage, l’aspiration et le lessivage des sols minces, des ensembles menuisés, y compris garnitures de portes (poignées, etc…) et de tous les ouvrages situés à proximité (châssis vitrés, corps de chauffe, etc…)
- Le lessivage des menuiseries extérieures aluminium (face intérieur) - Le nettoyage des zones de cheminement et des abords du chantier
D’une manière générale, l’entreprise doit tous les travaux de nettoyage nécessaires à la livraison du bâtiment prêt à l’utilisation
Les produits employés (solvants, décapants…), les procédés mis en œuvre (grattage) doivent être appropriés afin de ne pas provoquer l’altération des matières
Le titulaire du présent lot devra se coordonner avec les entreprises du chantier afin de recueillir toutes les informations utiles pour le choix des produits de nettoyage, qui devront être adaptés aux différentes natures des matériaux mis en œuvre.
Les différentes interventions seront conformes à la planification et suivant chaque livraison partielle Ce nettoyage sera exécuté par une entreprise spécialisée disposant des moyens adaptés.
Localisation : Locaux concernés par les travaux
