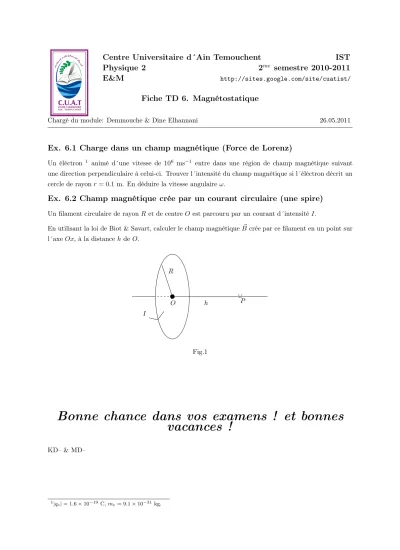

Centre Universitaire d´Ain Temouchent IST

Physique 2 2

me

semestre 2010-2011

E&M

http://sites.google.com/site/cuatist/

Fiche TD 6. Magnétostatique

Chargé du module: Demmouche & Dine Elhannani 26.05.2011

Ex. 6.1 Charge dans un champ magnétique (Force de Lorenz)

Un éléctron 1 animé d´une vitesse de 106 ms−1 entre dans une région de champ magnétique suivant une direction perpendiculaire à celui-ci. Trouver l´intensité du champ magnétique si l´éléctron décrit un cercle de rayonr= 0.1m. En déduire la vitesse angulaireω.

Ex. 6.2 Champ magnétique crée par un courant circulaire (une spire)

Un filament circulaire de rayonR et de centreOest parcouru par un courant d´intensitéI.

En utilisant la loi de Biot & Savart, calculer le champ magnétiqueB~ crée par ce filament en un point sur l´axeOx, à la distancehdeO.

O I

R

h P

Fig.1

Bonne chance dans vos examens ! et bonnes vacances !

KD– & MD–

1|qe|= 1.6×10−19

C,me= 9.1×10−31

kg.
