5. Limites, zones et opérations liées

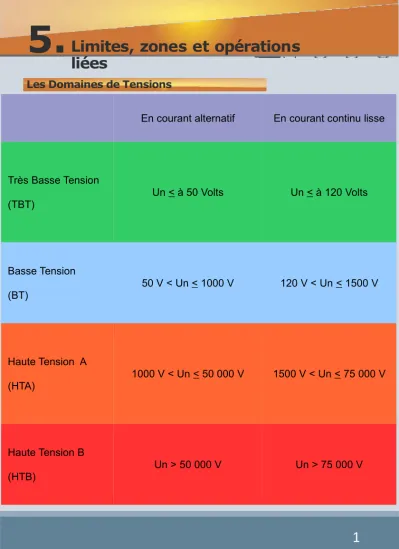

Les Domaines de Tensions
En courant alternatif En courant continu lisse
Très Basse Tension (TBT)
Un < à 50 Volts Un < à 120 Volts
Basse Tension (BT)
50 V < Un < 1000 V 120 V < Un < 1500 V
Haute Tension A (HTA)
1000 V < Un < 50 000 V 1500 V < Un < 75 000 V
Haute Tension B (HTB)
Un > 50 000 V Un > 75 000 V
5. Limites, zones et opérations liées
DMA : Distance Minimale d’Approche
5m
DMA = t + g 4m
Distance de tension t = 0.005 U
n3m 2m
Distance de garde g = 30cm en BT et
TBT g = 50cm en HT 0,8 m
0,6m 0,3m
50V 1000V 63
250 kV
700 kV kV
un opérateur au potentiel de la
Pour pénétrer dans un local d’accès réservé aux électriciens, il faut avoir été autorisé
par son employeur et être habilité.
Rappel :
Une armoire électrique non protégée = local d’accès réservé aux électriciens.
Pour l’ouvrir, il faut être électricien, habilité et autorisé.
Tension nominale
Un en kV Distance de tension
t en m Distance de garde
g en m
Distance minimale d’approche et terre DMA en m
0,4 0 (*) 0,30 0,30
1 0 (*) 0,30 0,30
15 0,10 0,50 0,60
...
63 0,30 0,50 0,80
...
225 1,10 0,50 1,60
Par rapport aux P.N.S.T
on définit la Distance
Minimale d’Approche
5. Limites, zones et opérations liées
Zone locaux d’accès réservés aux électriciens
1 2
3
4
Zones en champ libre
Absence d’obstacle = Danger
Travail sous la surveillance du surveillant électrique en haute tension
(H0V).
0
1 2
3
4
5(m)
50(m) DLI
5
ZONE
D’INVESTIGATION Limite local ou clotûre
4
1
0,6
4
1 0,6
2
0,3
2
0,3
3
R DLV
DLVS
DLVS 3
VOISINAGE SIMPLE
R DLV DMA
DM
DMA
D A VOISINAGE RENFORCÉ
VOISINAGE RENFORCÉ
H.T.TST
H.T.TST
50V
1 kV
50 kV
50 0 kV
250 kV
0
0Zone 1 Zone de voisinage simple Zone 2 Zone de voisinage renforcé HT Zone 3 Zone des travaux sous tension HT Zone 4 Zone de voisinage renforcé BT
5. Limites, zones et opérations liées
Local ou emplacement d’accès
réservé aux électriciens :
5. Limites, zones et opérations liées
zones définies par l’ouverture d’une armoire, d’un coffret ou d’une
enveloppe de matériel électrique
Zone 1
voisinage simple Zone 4 voisinage
renforcé
5. Limites, zones et opérations liées
Travaux de construction mettant en œuvre de gros engins : Distance limite d’investigation (DLI) = 50 m des pièces nues sous tension.
Analyse de risques.
Remarque :
En HT la zone comprise entre la DMA et la DLVR demande une surveillance permanente.
Canalisations isolées
Les câbles enterrés sont repérés par un grillage avertisseur rouge.
Par sécurité il est établi une Distance limite d’approche prudente (DLAP) qui est de
0,50 m.
Pour obtenir les plans, les conditions de sécurité, le chef d’entreprise devra faire une
demande de travaux (DT) et une déclaration d’intention de commencement de travaux
(DICT).
5. Limites, zones et opérations liées
Canalisations isolées invisibles enterrées
la DISTANCE LIMITE
D’APPROCHE PRUDENTE (DLAP) est fixée à 0,50 m. On distingue, en outre, une
première distance de 1,50 m à partir de l’extérieur de la
canalisation, distance pour laquelle l’exploitant
doit être consulté.
5. RECAPITULATIF
Les distances et les zones d’environnement Vrai Faux
1 En alternatif, le domaine de la basse tension (BT) est compris :
entre 0 V et 50 V.
entre 50 V et 1000 V.
entre 1000 V et 50000V.
2 Les zones d’environnement sont définies par rapport aux pièces nues sous tension.
3 En basse tension, la Distance Minimale d’Approche est de 30 cm par rapport aux pièces nues sous tension.
4 Pour pénétrer dans un local d’accès réservé aux électriciens, le titre d’habilitation est obligatoire.
5 Un local d’accès réservé aux électricien est reconnaissable :
au triangle jaune posé sur la porte.
par le fait que la porte soit fermée à clef.
6 Il y a une différence apparente (visuelle) entre un jeu de barres hors tension et un jeu de barres sous tension.
7 Vous reconnaissez un ouvrage électrique souterrain :
à la grosseur de la canalisation électrique isolée ;
à la couleur du grillage placé au-dessus de la canalisation électrique isolée.
grâce aux indications de l’exploitant.
8 Vous vous approchez d’une installation 400 V alternatif dans un local d’accès réservé aux électriciens. A partir de quelle distance des pièces nues accessibles et sous tension devez- vous prendre des précautions particulières ?
1 m.
0,5 m.
0,3 m.
9 Avant d’ouvrir une tranchée, il n’est pas nécessaire de se renseigner des ouvrages placés dans le sol.
10 A proximité d’une canalisation électrique souterraine, la distance à partir de laquelle il faut prendre des précautions est :
0,5 m.
1 m.
1,5 m.
11 Vous travaillez dans une zone balisée. Un de vos outils tombe à l’extérieur de cette zone entre balisage et parties électriques en service. Vous :
franchissez le balisage.
coupez le courant et ensuite franchissez le balisage.
en parlez à votre chargé de travaux.
12 En zone de voisinage renforcé BT (zone 4), le travail sans gants isolants et sans écran facial est interdit.
