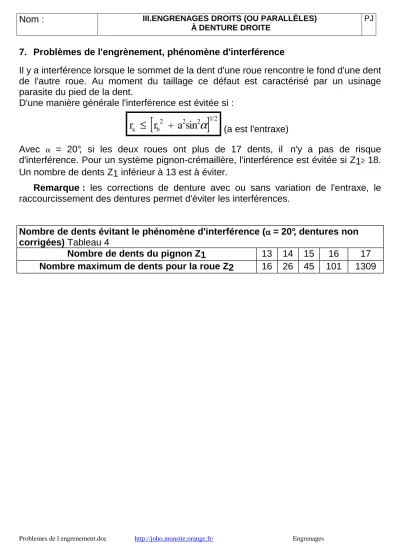

Problemes de l engrenement.doc http://joho.monsite.orange.fr/ Engrenages

Nom : III.ENGRENAGES DROITS (OU PARALLÈLES)

À DENTURE DROITE

PJ

7. Problèmes de l'engrènement, phénomène d'interférence

Il y a interférence lorsque le sommet de la dent d'une roue rencontre le fond d'une dent de l'autre roue. Au moment du taillage ce défaut est caractérisé par un usinage parasite du pied de la dent.

D'une manière générale l'interférence est évitée si :

[ ]

r r + a sin

a

≤

b2 2 2

α

1/2 (a est l'entraxe)

Avec α = 20°, si les deux roues ont plus de 17 dents, il n'y a pas de risque d'interférence. Pour un système pignon-crémaillère, l'interférence est évitée si Z1≥ 18.

Un nombre de dents Z1 inférieur à 13 est à éviter.

Remarque : les corrections de denture avec ou sans variation de l'entraxe, le raccourcissement des dentures permet d'éviter les interférences.

Nombre de dents évitant le phénomène d'interférence (αααα = 20°, dentures non corrigées) Tableau 4

Nombre de dents du pignon Z1 13 14 15 16 17 Nombre maximum de dents pour la roue Z2 16 26 45 101 1309
