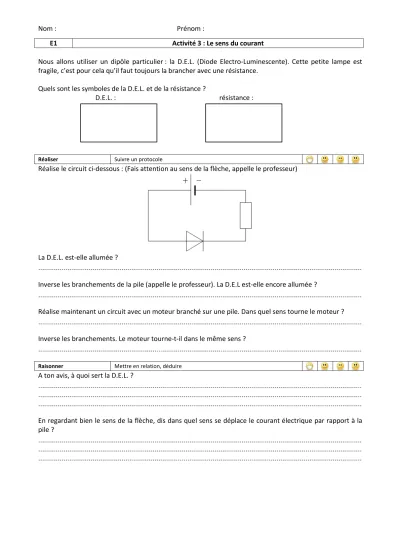

Nom : Prénom :
E1 Activité 3 : Le sens du courant
Nous allons utiliser un dipôle particulier : la D.E.L. (Diode Electro-Luminescente). Cette petite lampe est fragile, c’est pour cela qu’il faut toujours la brancher avec une résistance.
Quels sont les symboles de la D.E.L. et de la résistance ?
D.E.L. : résistance :
Réaliser Suivre un protocole
Réalise le circuit ci-dessous : (Fais attention au sens de la flèche, appelle le professeur)
La D.E.L. est-elle allumée ?
Inverse les branchements de la pile (appelle le professeur). La D.E.L est-elle encore allumée ?
Réalise maintenant un circuit avec un moteur branché sur une pile. Dans quel sens tourne le moteur ?
Inverse les branchements. Le moteur tourne-t-il dans le même sens ?
Raisonner Mettre en relation, déduire
A ton avis, à quoi sert la D.E.L. ?
En regardant bien le sens de la flèche, dis dans quel sens se déplace le courant électrique par rapport à la pile ?
