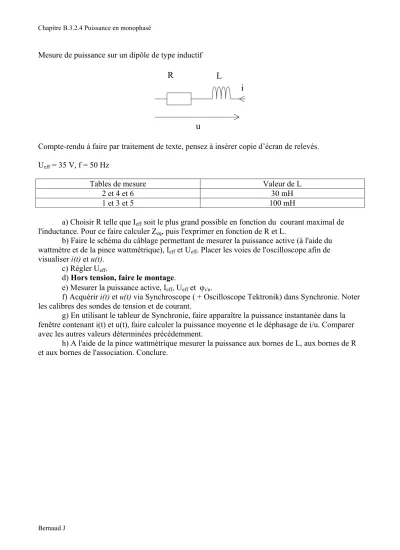

Chapitre B.3.2.4 Puissance en monophasé
Bernaud J
Mesure de puissance sur un dipôle de type inductif R
u L
i
Compte-rendu à faire par traitement de texte, pensez à insérer copie d’écran de relevés.
Ueff = 35 V, f = 50 Hz
Tables de mesure Valeur de L
2 et 4 et 6 30 mH
1 et 3 et 5 100 mH
a) Choisir R telle que Ieff soit le plus grand possible en fonction du courant maximal de l'inductance. Pour ce faire calculer Zeq, puis l'exprimer en fonction de R et L.
b) Faire le schéma du câblage permettant de mesurer la puissance active (à l'aide du wattmètre et de la pince wattmétrique), Ieff et Ueff. Placer les voies de l'oscilloscope afin de visualiser i(t) et u(t).
c) Régler Ueff.
d) Hors tension, faire le montage.
e) Mesurer la puissance active, Ieff, Ueff et ϕi/u.
f) Acquérir i(t) et u(t) via Synchroscope ( + Oscilloscope Tektronik) dans Synchronie. Noter les calibres des sondes de tension et de courant.
g) En utilisant le tableur de Synchronie, faire apparaître la puissance instantanée dans la fenêtre contenant i(t) et u(t), faire calculer la puissance moyenne et le déphasage de i/u. Comparer avec les autres valeurs déterminées précédemment.
h) A l'aide de la pince wattmètrique mesurer la puissance aux bornes de L, aux bornes de R et aux bornes de l'association. Conclure.
