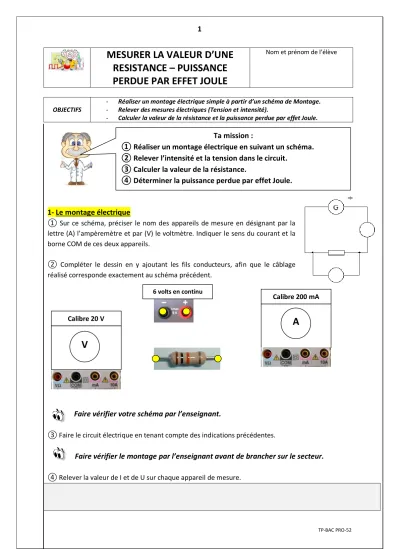

TP-BAC PRO-52
MESURER LA VALEUR D’UNE RESISTANCE – PUISSANCE PERDUE PAR EFFET JOULE
Nom et prénom de l’élève
OBJECTIFS
- Réaliser un montage électrique simple à partir d’un schéma de Montage.
- Relever des mesures électriques (Tension et intensité).
- Calculer la valeur de la résistance et la puissance perdue par effet Joule.
1- Le montage électrique
① Sur ce schéma, préciser le nom des appareils de mesure en désignant par la lettre (A) l’ampèremètre et par (V) le voltmètre. Indiquer le sens du courant et la borne COM de ces deux appareils.
② Compléter le dessin en y ajoutant les fils conducteurs, afin que le câblage réalisé corresponde exactement au schéma précédent.
Faire vérifier votre schéma par l’enseignant.
③ Faire le circuit électrique en tenant compte des indications précédentes.
Faire vérifier le montage par l’enseignant avant de brancher sur le secteur.
④ Relever la valeur de I et de U sur chaque appareil de mesure.
A V
Ta mission :
① Réaliser un montage électrique en suivant un schéma.
② Relever l’intensité et la tension dans le circuit.
③ Calculer la valeur de la résistance.
④ Déterminer la puissance perdue par effet Joule.
6 volts en continu
Calibre 20 V
Calibre 200 mA
2
TP-BAC PRO-52
2- Interprétation des résultats
① Exprimer la résistance (R) en fonction de la tension (U) et de l’intensité (I).Puis calculer la valeur de cette résistance. (Arrondir à l’unité le résultat)
② Vérifier la valeur trouvée en utilisant le multimètre en tant que Ohmmètre. Préciser le choix du calibre utilisé, la valeur lue sur l’écran. (Préciser l’unité).
Proposer une conclusion.
③ Exprimer la puissance (P) perdue par effet Joule par la résistance, en fonction de la résistance (R) et de l’intensité (I). Calculer la puissance perdue par effet Joule.
→ La puissance électrique :
Unités : en Watt ; en Volt et en Ampère
→ Loi d’Ohm :
Unités : en Volt ; en Ohm et en ampère
