Page 1 / 2
MCI 2 Exercices
Physique Electricité
Chap 1 : Le monophasé
ENERGIE ELECTRIQUE
CH I
CH II

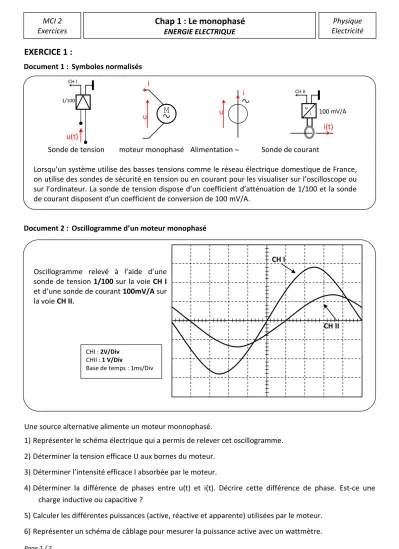

EXERCICE 1 :
Document 1 : Symboles normalisés
Sonde de tension moteur monophasé Alimentation Sonde de courant
Lorsqu’un système utilise des basses tensions comme le réseau électrique domestique de France, on utilise des sondes de sécurité en tension ou en courant pour les visualiser sur l’oscilloscope ou sur l’ordinateur. La sonde de tension dispose d’un coefficient d’atténuation de 1/100 et la sonde de courant disposent d’un coefficient de conversion de 100 mV/A.
Document 2 : Oscillogramme d’un moteur monophasé
Oscillogramme relevé à l’aide d’une sonde de tension 1/100 sur la voie CH I et d’une sonde de courant 100mV/A sur la voie CH II.
Une source alternative alimente un moteur monnophasé.
1) Représenter le schéma électrique qui a permis de relever cet oscillogramme.
2) Déterminer la tension efficace U aux bornes du moteur.
3) Déterminer l’intensité efficace I absorbée par le moteur.
4) Déterminer la différence de phases entre u(t) et i(t). Décrire cette différence de phase. Est-ce une charge inductive ou capacitive ?
5) Calculer les différentes puissances (active, réactive et apparente) utilisées par le moteur.
6) Représenter un schéma de câblage pour mesurer la puissance active avec un wattmètre.
CHI : 2V/Div CHII : 1 V/Div
Base de temps : 1ms/Div CH I
1/100
u(t)
u i
M
i
u
i(t)
CH II
i
u 100 mV/A
Page 2 / 2
MCI 2 Exercices
Physique Electricité
Chap 1 : Le monophasé
ENERGIE ELECTRIQUE
EXERCICE 2 :
Un réseau 230V / 50Hz alimente une installation comportant deux radiateurs électrique absorbant chacun 1kW et deux moteurs identiques absorbant chacun PM = 2 kW avec un facteur de puissance de FpM = 0,7.
1) Calculer le déphasage M en degrés, créé par un des moteurs.
2) Avec PM et M, calculer la puissance réactive d’un des moteurs (s’aider du triangle des puissances).
3) Calculer la puissance active P et la puissance réactive Q de toute l’installation.
4) Représenter le triangle des puissances de l’installation.
5) En déduire le calcul de la puissance apparente S de l’installation.
6) En déduire l'intensité efficace I du courant de ligne électrique.
7) Déterminer le facteur de puissance de l’installation. En déduire le déphasage entre u et i.
8) Proposer une solution pour augmenter ce facteur de puissance vers 1 afin de diminuer le courant absorbé par l’installation en réduisant la puissance réactive positive utilisée par les moteurs.
M M
230V 50Hz
i
u
