La technologie XML

Bernd Amann

amann@cnam.fr

Cnam

La technologie XML / B. Amann et P. Rigaux – p.1/159

Objectifs du Cours

Mieux comprendre l’utilisation de la technologie XML pour la gestion des données sur le Web :

Représentation de données avec XML

Interrogation avec XPath

Transformation avec XSLT

Stockage de documents/données XML

(2)

Introduction à XML

Introduction à XML - B. Amann – p.3/159

Pourquoi XML?

Une présentation, basée sur une étude de cas, des apports de XML :

XML, format universel Publication avec XSLT

Échange et intégration de données XML et bases de données

Les questions : XML, c’est quoi, et pour quoi faire?

(3)

Une étude de cas

L’Officiel des spectacles ! On a des cinémas qui veulent

diffuser leur programme (salles, séances) sur le Web, sur le WAP, sur des tracts et des affiches...

inclure des informations sur des films provenant d’une base de données MySQL,

approvisionner un moteur de recherche pour chercher des séances, des films, des horaires...

Echanges et publication des données

Les données Les salles_{Les horaires} Les films (en XML) Publication Echange Site Wap (WML) Site web (HTML) Document papier (XSL−FO) recherche Moteur de Introduction à XML - B. Amann – p.6/159

(4)

L’architecture du site

Cocoon Servlet A

Apache

Programmes CGI Pages HTML

Pages JSP Doc. XML Tomcat 8080 80 Requêtes HTTP Scripts PHP Transfert requêtes Servlets Introduction à XML - B. Amann – p.7/159

La fiche du film Gladiator

La fiche du film peut être publiée en HTML pour Netscape/IE en WML pour le portables WAP en SMIL pour Realplayer

dans un moteur de recherche SallesEnLigne.com L’information ?

c’est la même, sous des formes différentes elle est échangée entre plusieurs acteurs

(5)

Les solutions XML ?

Format universel :

représentation en chaîne de caractères d’un contenu structuré

indépendant de toute application Publier l’information

outils de transformation simples pour convertir un contenu XML

Échanger et intégrer l’information

assembler des contenus XML, ou au contraire en extraire des informations

Pourquoi pas HTML ?

Actuellement, le principal format du Web est HTML: HTML est un langage pour présenter des informations à l’écran.

il ne permet pas d’échanger des données

il ne permet pas un traitement des données autre que l’affichage

On ne sait pas interpréter des données fournies en HTML.

(6)

XML, c’est quoi ?

XML = rendre un contenu accessible à toute application. Le contenu :

L’Epée de bois, 100 rue Mouffetard, métro Censier-Daubenton Le même, en XML : <?xml version="1.0" encoding="ISO-8859-1"?> <CINEMA><NOM>Epée de Bois</NOM><ADRESSE>100, rue Mouffetard</ADRESSE><METRO> Censier-Daubenton</METRO></CINEMA> Introduction à XML - B. Amann – p.11/159

Le même, mieux présenté

Présentation courante : avec indentation

<?xml version="1.0" encoding="ISO-8859-1"?> <CINEMA> <NOM> Epée de Bois </NOM> <ADRESSE> 100, rue Mouffetard </ADRESSE> <METRO> Censier-Daubenton </METRO> </CINEMA>

NB : il y a des espaces et des sauts de ligne

(7)

Encore mieux : sous forme d’arbre

CINEMA NOM Épée de bois ADRESSE 100, rue Mouffetard METRO Censier-Daubenton Traiter un document XML = extraire des informations d’un arbre.

Un exemple plus complet, avec attributs

<?xml version="1.0" encoding="ISO-8859-1"?> <CINEMA>

<NOM>Epée de bois</NOM>

<ADRESSE>100, rue Mouffetard</ADRESSE> <METRO>Censier-Daubenton</METRO>

<SALLE NO=’1’ PLACES=’320’> <TITRE>Alien</TITRE> <REMARQUE>Reservation conseillée</REMARQUE> <SEANCES> <SEANCE>15:00</SEANCE> <SEANCE>18:00</SEANCE> <SEANCE>21:00</SEANCE> </SEANCES> </SALLE> </CINEMA> Introduction à XML - B. Amann – p.14/159

(8)

Sous forme d’arbre

CINEMA

METRO ADRESSE

NOM SALLE

TITRE REMARQUE SEANCES

SEANCE SEANCE SEANCE SALLE

TITRE SEANCES

SEANCE Epée de bois 100, rue

Mouffetard Censier Alien Réservation conseillée 15:00 18:00 21:00 Vertigo 22:00 NO=1 NO=2 PLACES=320 PLACES=120 Introduction à XML - B. Amann – p.15/159

Documents XML

Un document XML est

une représentation alphanumérique de données (semi-)structurées

provenant

d’un ou de plusieurs fichiers et/ou d’un message et/ou

d’une base de données...

(9)

Origine d’un document XML

XML permet d’intégrer des contenus provenant d’origines diverses

d’un éditeur de texte d’un site Web

d’une base de données d’un fichier...

Encore la même idée : rendre le contenu indépendant de l’application

Exemple d’Intégration

<?xml version="1.0" encoding="ISO-8859-1"?> <SALLE NO=’2’ PLACES=’120’>

<FILM> <TITRE>Vertigo</TITRE> <AUTEUR>Alfred Hitchcock</AUTEUR> <ANNEE>1958</ANNEE> <GENRE>Drame</GENRE> <PAYS>Etats Unis</PAYS>

<RESUME>Scottie Ferguson, ancien inspecteur de police, est sujet au vertige depuis qu’il a vu mourir son collègue....

</RESUME> </FILM> <SEANCES> <SEANCE>22:00</SEANCE> </SEANCES> </SALLE> Introduction à XML - B. Amann – p.18/159

(10)

Sous forme d’arbre

TITRE AUTEUR ANNEE GENRE PAYS RESUME

SEANCES FILM SALLE SEANCE Salle2.xml:/ 22:00 Vertigo Hitchcock 1958 1958 USA Scotty...

NO=2 PLACES=120

Le cinéma : intégration des salles

<?xml version="1.0" encoding="ISO-8859-1"?> <!DOCTYPE CINEMA [

<!ENTITY salle1 SYSTEM "Salle1.xml"> <!ENTITY salle2 SYSTEM "Salle2.xml"> ]>

<CINEMA>

<NOM>Epée de bois</NOM>

<ADRESSE>100, rue Mouffetard</ADRESSE> <METRO>Censier-Daubenton</METRO>

&salle1; &salle2; </CINEMA>

(11)

Premier bilan

Disposer d’une et une seule représentation

J’utilise un traitement de texte ? je suis prisonnier du format

Je stocke dans une base de données ? idem Créer un langage pour décrire nos données

Ne pas utiliser HTML, dédié à la présentation dans un navigateur

= utiliser XML, et convertir vers HTML

Publication de données avec XML

Séparer la gestion du contenu de la présentation

Gestion du contenu = décrire nos informations, avec

un vocabulaire XML

Présentation = mettre en forme nos documents pour

une application particulière

(12)

Application

Nous avons décrit notre cinéma avec notre propre langage (DTD). On peut traduire ce langage vers d’autres langages XML :

HTML pour la présentation Web standard WML pour la présentation WAP

SMIL pour une présentation multimédia

XSL-FO pour la production de documents papier

Version HTML

HTML revisité :

Un document HTML est un document XML Le vocabulaire est fixé, ainsi que la syntaxe Chaque balise a une signification bien définie HTML a été normalisé comme « dialecte » XML

= XHTML

(13)

Ce qu’on veut obtenir

(démo) <html> <head><title>Film: Vertigo</title></head> <body bgcolor="white"> <p><img SRC="Vertigo.png"> <h1><i>Vertigo</i></h1>

Drame, <i>Etats Unis</i>, 1958 </p>

<p>

Mis en scène par <b>Alfred Hitchcock</b> <h3>Résumé</h3>Scottie Ferguson,

ancien inspecteur de police, est sujet au vertige depuis qu’il a vu mourir son

collègue... </p>

</body> </html>

HTML, sous forme d’arbre

"Film: "

...

<TITRE>

<TITRE> <GENRE> <PAYS>

Marquage HTML Eléments XML html head title body img p h1 i i Introduction à XML - B. Amann – p.26/159

(14)

Transformation XSLT

Un programme de transformation XSLT doit nous permettre :

De prendre en entrée un document XML source De produire en sortie un autre arbre XML

D’insérer dans le document en sortie des fragments du document source

WML, autre dialecte de XML

Document WML : marqué par la balise wml

Il est divisé en cartes, unité d’affichage sur le mobile

( card )

Elements principaux :

des balises simples de mise en forme ( b , i )

des ancres pour passer d’une carte à une autre

(15)

Exemple d’une carte WML

<?xml version="1.0" encoding="iso-8859-1"?> <wml> <card> <p> <b> Alien </b> , 1979, Ridley Scott <br/>

Près d'un vaisseau spatial échoué sur une lointaine

planète, .. </p> </card> </wml> Introduction à XML - B. Amann – p.29/159

SMIL

Langage pour la création de documents multimédia avec XML.

On indique une fenêtre d’affichage avec différentes régions pour l’affichage des composants.

On place les composants dans les différentes régions (positionnement spatiale).

On synchronise l’affichage des composants (positionnement temporel).

(16)

Entête SMIL: Fenêtre et régions

reg_img_grand reg_img_petit 600 pixels 450 pixels reg_texte <head> <meta name="title" content="Version SMIL" /> <meta name="author" content=" c 2001 Sallesenligne.com" /> <layout>

<root-layout width="450" height="600" /> <region id="reg_img_grand"

width="400" height="300"

left="25" top="25" fit="meet" /> <region id="reg_img_petit"

left="125" top="75" fit="meet" /> <region id="reg_texte"

left="50" top="250" z-index="1"/> </layout>

</head>

Corps SMIL: Positionnement

reg_img_grand reg_img_petit

600 pixels

450 pixels

Scottie Ferguson, ancien inspecteur de police est sujet au vertige depuis qu’il a vu mourir son collègue. Elster, son ami

Vertigo

<body> <seq>

<par endsync="first" id="page1" > <audio src="Sound.wav" /> <a href="#page2" > <img src="Vertigo.png" region="reg_img_grand" /> </a> </par>

<par id="page2" dur="30s" >

<text src="Vertigo-Resume.txt" region="reg_texte" /> <img src="Vertigo.png" region="reg_img_petit" /> </par> </seq> </body> Démo ! Introduction à XML - B. Amann – p.32/159

(17)

XSL-FO

Langage de description de documents avec XML.

On indique les paramètres de mise en page (marges, taille des polices...)

On place le contenu entre des balises de formatage

= un processeur se charge de produire le document

Exemples d’un document XSL-FO

<?xml version="1.0" encoding="iso-8859-1"?> <fo:root> <fo:layout-master-set> <fo:simple-page-master master-name="page" page-height="29.7cm" page-width="21cm"/> </fo:layout-master-set> <fo:page-sequence master-name=’simple’> <fo:flow font-size="20pt"> <fo:block>

Ceci est le premier paragraphe, </fo:block>

</fo:flow>

</fo:page-sequence> </fo:root>

Démo ! Le programme de l’Epée de Bois!

(18)

Quelques idées

J’ai mes données

Je leur ai défini une représentation

Je leur applique des traitements (publication ou autre) Je peux les transmettre à quelqu’un d’autre (tout ou partie)

= un service externe m’apporte une valeur ajoutée

Quel format ?

Mon problème :

J’ai décrit mes données avec mon langage XML L’application attend des données dans son langage Il faut :

Décrire formellement les deux langages Faire une traduction de l’un à l’autre

(19)

Les DTD

Document Type Definition

Pour définir la structure d’une classe de documents (d’un langage)

Exemple : un élément de type texte :

<!ELEMENT TITRE (#PCDATA) >

Exemple : un élément constitué d’un titre, d’un

cinéma, d’une ville, d’une URL (optionnelle) et d’une séquence d’heures.

<!ELEMENT FILM (TITRE, CINEMA, VILLE, URL?, HEURE+)>

La DTD du moteur de recherche

Un fichier auquel on peut faire référence dans un document :

1 <!ELEMENT FILM ( TITRE, CINEMA, VILLE, URL?, HEURE+ ) >

2 <!ELEMENT TITRE ( #PCDATA ) >

3 <!ELEMENT CINEMA ( #PCDATA ) >

4 <!ELEMENT VILLE ( #PCDATA ) >

5 <!ELEMENT URL ( #PCDATA ) >

6 <!ELEMENT HEURE ( #PCDATA ) >

Document valide : conforme à une DTD.

(20)

Architecture (

Démo

)

XSLT XSLT Client web Client web Client web Flux XML Documents XML DTD 1 DTD 2 Intégration BD Moteur de recherche Recherche SQL Introduction à XML - B. Amann – p.39/159

Le document intégrateur

<?xml version="1.0" encoding="ISO-8859-1"?> <!DOCTYPE MOTEUR [ <!ENTITY EpeeDeBois SYSTEM "http://epee-de-bois.fr/EDB.xml"> <!ENTITY CineMarseille SYSTEM "http://cine-marseille.fr/CM.xml"> ]> <MOTEUR> <CINEMA> &EpeeDeBois; </CINEMA> <CINEMA> &CineMarseille; </CINEMA> </MOTEUR> Introduction à XML - B. Amann – p.40/159

(21)

Gestion de l’information avec XML

Transformation

XSLT Document XML

Document XML

application XML application web application édition application WAP

formaté

Page XHTML Contenu Page WML

présentation

transformation

contenu

Echange/intégration

Données statiques Données dynamiques

Application XSLT XSLT XSLT XSLT XSLT Base de données Message XML Fichiers Résultat Introduction à XML - B. Amann – p.41/159

Les applications du Web avec XML

Publication d’informations: transformation de XML en différents formats/dialectes : HTML, SMIL, WML, SVG, MathML

Diffusion d’informations: Web Sémantique : RDF/RSS, Dublin core

Échange et partage d’informations : dialectes XML partagés entre les membres d’une communauté, services Web (SOAP)

Recherche d’information : langages requêtes (XQuery)

(22)

Récapitulons !

XML = format d’échange de données entre application Permet de définir des « langages » pour décrire des données (« méta-langage »)

Permet de représenter pratiquement toute information semi-structurée

De nombreux outils d’analyse, parsing, interrogation, transformation, ...

= Bien adapté au web.

Les API DOM et Sax

(23)

Programmer avec XML

Les deux principales interfaces de programmation XML : DOM (Document Object Model), basé sur une

représentation hiérarchique

SaX (Simple API for XML), basé sur des déclencheurs (événements/action)

Les API DOM et Sax - B. Amann – p.45/159

Les API XML

L’API DOM :

Construit une représentation du document en mémoire sous forme d’arbre

Adaptée aux applications qui modifient ou traitent dans leur globalité un document.

L’API SaX :

Définit des triggers qui se déclenchent sur certaines balises.

Adaptée aux applications qui extraient de l’information d’un document

(24)

DOM et SaX

Toutes les applications XML passent par une phase préalable d’analyse Parseur SaX DOM Parseur Document XML Processeur XSLT Editeur XML ... flux de données Base de données Déclenchement d’opérations

Les API DOM et Sax - B. Amann – p.47/159

Document Object Model (DOM)

(25)

L’API orientée-objet DOM

Un parseur DOM prend en entrée un document XML et construit un arbre formé d’objets :

chaque objet appartient à une sous-classe de Node

des opérations sur ces objets permettent de créer de nouveaux nœuds, ou de naviguer dans le document

= éditeurs XML, processeurs XSLT

Document Object Model (DOM) - B. Amann – p.49/159

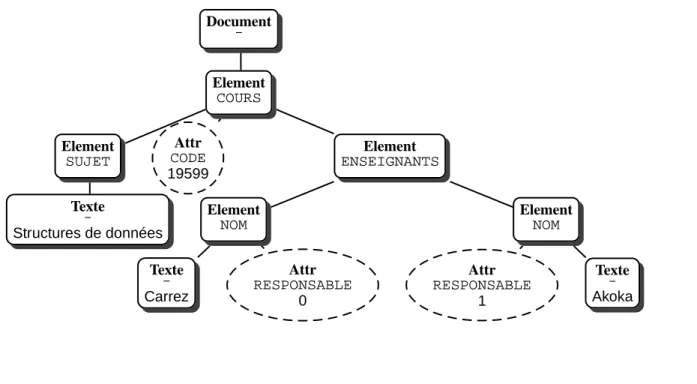

Les nœuds DOM

Leaf Processing Instruction Text CData Section Comment Entity Reference Element Document Type Document Entity Attribute _TreeNode Node Data Character Container Notation

(26)

Types de noeuds DOM

Type de Nœuds Catégorie syntaxique XML

Document document XML (racine)

DocumentType type du document (DTD)

ProcessingInstruction instruction de traitement

Element élément XML

Attribute attribut XML

Entity déclaration d’entité

Table 1: Types de nœuds DOM

Types de noeuds DOM (suite)

Type de Nœuds Catégorie syntaxique XML EntityReference référence vers entité

Comment commentaire

CharacterData commentaire et section de texte

Text section de texte

CDataSection section CDATA

DocumentFragment fragment de document XML

Notation notation

Table 2: Types de nœuds DOM

(27)

Structure d’un arbre DOM

Leaf Container

childNodes[]

Un document avec attributs

<?xml version=’1.0’ encoding="ISO-8859-1"?> <COURS CODE="19599"> <SUJET>Structures de données</SUJET> <ENSEIGNANTS> <NOM RESPONSABLE="0">Carrez</NOM> <NOM RESPONSABLE="1">Akoka</NOM> </ENSEIGNANTS> </COURS>

(28)

L’arbre DOM

Document -Element COURS Element SUJET Texte -Structures de données Attr CODE 19599 Element ENSEIGNANTS Element NOM Texte -Carrez Attr RESPONSABLE 0 Element NOM Attr RESPONSABLE 1 Texte -Akoka

Propriétés du type Node

Propriété Type

nodeType unsigned short

nodeName DOMString

nodeValue DOMString

attributes NamedNodeMap

Table 3: Propriétés du type Node

(29)

Propriétés du type Node

Propriété Type parentNode Node firstChild Node lastChild Node childNodes NodeList previousSibling Node nextSibling Node

Table 4: Propriétés du type Node

Opérations du type Node

Résultat Méthode Paramètres

Node insertBefore() Node nouv,

Node fils

Node replaceChild() Node nouv,

Node anc

Node removeChild() Node fils

Node appendChild() Node nouv

boolean hasChildNodes()

Node cloneNode() boolean

prof

Table 5: Opérations du type Node

(30)

DOM : Exemple de code

Ajoute

<adventure

type="epic">&adventure1;</adventure>

avant le 4e élément du document :

var racine = myDocument.documentElement; var enfants = racine.childNodes;

var el_nouv = createElement("adventure") ;

var ent_ref = createEntityReference("adventure1");

el_nouv.setAttribute("type", "epic"); el_nouv.appendChild(ent_ref)

insertBefore(el_nouv, enfants.item(3));

L’API SAX

(31)

Architecture SAX

Associer des événements aux balises :

Document XML

Fonctions

<ELT1> </ELT1> <ELT2> ... Parseur SAX

Evénements

Accumulateur Données

L’API SAX - B. Amann – p.61/159

Les événements SAX

Un parseur SAX génère un événement à chaque fois qu’il rencontre

le début et la fin de document, le début et la fin d’un élément, une instruction de traitements un commentaire, ...

Les fonctions s’exécutent indépendamment = il faut leur

faire partager une zone mémoire (« accumulateur »)

(32)

Les événements SAX: exemple

import java.io.*;

import org.xml.sax.*;

import org.xml.sax.helpers.*;

import org.apache.xerces.parsers.SAXParser;

public class Trace extends DefaultHandler {

// début de document

public void startDocument() {

System.out.println("start document"); }

// fin de document

public void endDocument() {

System.out.println("end document"); }

Suite...

// balise d’ouverture

public void startElement(String uri,

String localName, String qName, Attributes attributes) {

System.out.println("starting element: " + qName);

}

// balise de fermeture

public void endElement(String uri,

String localName, String qName) {

System.out.println("end element: " + qName); }

(33)

Suite...

// espace blanc

public void ignorableWhitespace(char[] ch,

int start, int length) {

System.out.println("whitespace, length " + length);

}

// instruction de traitement

public void processingInstruction(String target,

String data) {

System.out.println("processing instruction: " + target);

}

Suite...

// texte

public void characters(char[] ch, int start,

int length){

System.out.println("character data, length " + length);

}

// procédure principale

public static void main(String[] args) { Trace t = new Trace();

SAXParser p = new SAXParser(); p.setContentHandler(t);

try { p.parse(args[0]); }

catch (Exception e) {e.printStackTrace();} }

(34)

Exemple type : insertion dans une BD

À partir d’un flux XML contenant des films :

<FILMS> ... <FILM> <TITRE>Alien</TITRE> <ANNEE>1979</ANNEE> <AUTEUR>Ridley Scott</AUTEUR> <GENRE>Science-fiction</GENRE <PAYS>USA</PAYS> </FILM> ... </FILMS>

Les événements

Début de document : connexion à la base

Balise FILM : création d’un enregistrement Film

Balise TITRE : on affecte Film.titre

Balise ANNEE : on affecte Film.annee

etc..

Balise FILM : insertion de l’enregistrement dans la

base

Balise /FILM : destruction de Film

(35)

XPath: Sélectionner des

Fragments XML

XPath: Sélectionner des Fragments XML - B. Amann – p.69/159

Exemple: Document XML

Document XML: / FILM TITRE Vertigo AUTEUR Hitchcock ANNEE 1958 RESUME Scotty...

(36)

Exemple: Règle de transformation

/ FILM TITRE Vertigo AUTEUR Hitchcock ANNEE 1958 RESUME Scotty... p h1 i * i * p * h3 Résumé: *

Exemple: Résultat

Fragment HTML: p h1 i Vertigo i 1958 p Hitchcock h3 Résumé: Scotty...

(37)

Référencer des fragments XML avec XPATH

Pour pouvoir transformer un document XML il faut pouvoir extraire des fragments (nœuds) XML d’un document

XPath :

XPath est fondé sur une représentation arborescente (DOM) du document XML

Objectif : référencer nœuds (éléments, attributs, commentaires, ...) dans un document XML

XPath: Exemples de chemins XPath

Document XML: / FILM TITRE Vertigo AUTEUR Hitchcock ANNEE 1958 RESUME Scotty... /FILM /FILM/RESUME /FILM/TITRE /FILM/RESUME/text()

(38)

XPath: Utilisation

Le langage permet de désigner un ou plusieurs nœuds dans un document XML, à l’aide d’expressions de chemin.

XPath est utilisé par

XSLT pour sélectionner des règles de transformation XQuery pour l’interrogation de documents XML

XML Schéma pour créer des clés et références XLink pour créer des liens entre

documents/fragments XML

Les arbres XPath

Un typage simplifié par rapport à celui de DOM Document Element Text Attribut ProcessingInstruction Comment

pas d’entité, pas de section littérale

(39)

Exemple : l’arbre DOM...

Document -Element EXEMPLE Text

-Section littérale avec

SectionCDATA

-des ’&’, -des ’ ’ -des ’ ’

Text

-et un text

Puis l’arbre XPath...

Document -Element EXEMPLE Text

-Section littérale avec des ’&’, des ’ ’ des ’ ’ et un texte

(40)

Expressions XPath

Une expression XPath :

s’évalue en fonction d’un nœud contexte

désigne un ou plusieurs chemins dans l’arbre à partir du nœud contexte

a pour résultat

un ensemble de nœuds

ou une valeur, numérique, booléenne ou alphanumérique

Chemins XPath

Un chemin XPath est une suite d’étapes :

[/]étape /étape /.../étape

Deux variantes : Un chemin peut être absolu : /FILM/RESUME

Le nœud contexte est alors la racine du document.

ou relatif : RESUME/text()

Le nœud contexte est un nœud dans le document (pas forcément la racine).

(41)

Étapes XPath

Une étape : trois composants

[axe::]filtre[prédicat1][prédicat2]

l’axe : sens de parcours des nœuds (par défaut:

child).

le filtre : type des nœuds/noms des éléments qui seront retenus

le(s) prédicat(s) que doivent satisfaire les nœuds retenus

Les axes XPath

Un axe XPath recouvre les deux notions suivantes : un sous-ensemble des nœuds de l’arbre relatif au nœud contexte ;

l’ordre de parcours de ces nœuds à partir du nœud contexte.

(42)

Exemple de référence

Document -Instruction Java ins1 Element A Element B Attr att1 a1 Element D Text -Texte1 Element D Text -Texte2 Element B Attr att1 a2 Element D Text -Texte3 Element C Attr att2 a3 Attr att3 15 Comment -CommFin

Exemple : le nœud contexte

(43)

child::D

ou

D

Document -Instruction Java ins1 Element A Element B Attr att1 a1 Element D Text -Texte1 Element D Text -Texte2 Nœud contexte Attr att1 a2 Element D Text -Texte3 Element C Attr att2 a3 Attr att3 15 Comment -CommFin

attribute::att1

ou

@att1

(44)

parent::A

Notation abrégée de

parent::A

La notation abrégée .. désigne le père du nœud contexte,

quel que soit son type. Équivalent à :

parent::node()

node() est un filtre qui désigne tous les types de nœuds (sauf les attributs).

parent::*

* est un filtre qui désigne tous les éléments.

(45)

descendant::node()

ancestor::node()

(46)

self::node()

il désigne le nœud contexte lui-même. Doit être complété par un filtre. Exemples :

notre nœud contexte : self::B

mais self::A renvoie un ensemble vide Pour prendre le nœud quel que soit son type :

self::node()

Notation abrégée : « . »

preceding-sibling::node()

(47)

following::node()

Axes: Résumé

nœuds enfants et descendants: child,

descendant, descendant-or-self

nœud parent et ancêtres: parent, ancestor

frères: preceding-sibling,

following-sibling

nœuds précédents et suivants: preceding,

following

nœud même: self

(48)

Filtres

Deux manières de filtrer les nœuds : par leur nom :

possible pour les types de nœuds qui ont un nom : Element, ProcessingInstruction et Attr

par leur type DOM.

Chemin absolu :

/A/B/D

(49)

/descendant::node()/@att2

Nom générique :

/A/*

(50)

Filtrage sur le type de nœud

text(): Nœuds de type Text

comment(): Nœuds de type Comment

Exemple : /comment()

processing-instruction(): Nœuds de type ProcessingInstruction

Exemple : /processing-instruction(), ou

/processing-instruction(’java’) node(): Tous les types de nœud

/A/B//text()

(51)

/comment()

Prédicats

Prédicat : expression booléenne constituée d’un ou plusieurs tests, composés avec les connecteurs

logiques habituels and et or

Test :

toute expression XPath, dont le résultat est convertie en booléen;

une comparaison, un appel de fonction. il faut connaître les règles de conversion

(52)

Quelques exemples

/A/B[@att1]: Les nœuds /A/Bqui ont un attribut

@att1

/A/B[@att1=’a1’]: Les nœuds /A/Bqui ont un

attribut @att1 valant ’a1’

/A/B/descendant::text()[position()=1]: Le

premier nœud de type Text descendant d’un /A/B.

/A/B/descendant::text()[1]: idem

Pour bien comprendre

Dans l’expression /A/B[@att1]:

On s’intéresse aux nœuds de type B fils de l’élément

racine A.

Parmi ces nœuds on ne prend que ceux pour lesquels

le prédicat [@att1] s’évalue à true

Cette expression s’évalue avec pour nœud contexte

un élément B

[@att1] vaut true ssi @att1 renvoie un ensemble de nœuds non vide

(53)

Contexte d’évaluation

Une étape s’évalue en tenant compte d’un contexte constitué de

un nœud contexte, position initiale du chemin ;

ce nœud fait lui-même partie d’un ensemble obtenu par évaluation de l’étape précédente

on connaît la taille de cet ensemble (fonction last())

on connaît la position du nœud contexte dans cet ensemble (fonction position())

/A/B/descendant::text()[1]

(54)

Typage avec XPath

On peut effectuer des comparaisons, des opérations. Cela implique un typage et des conversions de type.

Types XPath :

les numériques

les chaînes de caractères les booléens (true etfalse) enfin les ensembles de nœuds

Numériques

Notation décimale habituelle

Comparaisons habituelles (<, >, !=) Opérations : +, -, *, div, mod

La fonction number () permet de tenter une conversion

Si la conversion échoue on obtient NaN (Not a

Number ). À éviter...

Ex : //node()[number(@att1) mod 2=1]

(55)

Conversions

Deux conversions sont toujours possibles. Vers une chaîne de caractères.

utile pour la production de texte en XSLT (balise

xsl:value-of) Vers un booléen

utile pour les tests effectués dans XSLT (xsl:if,

xsl:when)

Conversions booléennes

Pour les numériques : 0 ou NaN sont false, tout le

reste est true

Pour les chaînes : une chaîne vide est false, tout le

reste est true

Pour les ensembles de nœuds : un ensemble vide est false, tout le reste est true

Comparaisons : des règles de conversion étranges...

(56)

Fonctions XPath

Quelques fonctions utiles dans les prédicats :

concat(chaîne1, chaîne2, ...) pour concaténer des chaînes

contains(chaîne1, chaîne2) teste si chaîne1 contient chaîne2

count (expression) renvoie le nombre de nœuds désignés par expression

name() renvoie le nom du nœud contexte not(expression) : négation

Prédicats: Exemples

Axes « d’avancement » :

child::*[3]: le 3e enfant

child::*[position()=3]: idem

child::*[last()]: le dernier enfant

descendant::*[last()]: le dernier descendant

La position d’un nœud dépend de l’axe choisi.

(57)

Prédicats: Axes inverses

Axes « inverses » :

ancestor::*[1]: le premier ancêtre du nœud contexte (dernier dans l’ordre du document).

preceding-sibling::*[last()]: le dernier frère qui précède le nœud contexte (premier dans l’ordre du document).

Prédicats: Exemples

Test du nombre d’occurrences :

CINEMA[count(SEANCE) > 1]: cinémas avec au moins 2 séances

FILM[count(ACTEUR) = 0]: films sans acteur

FILM[not(ACTEUR)]: films sans acteur

(58)

Prédicats: Sélection par valeur

Sélection par valeur:

FILM[not(ACTEUR[NOM=’Willis’])]: films sans Bruce Willis

FILM[ACTEUR/NOM=’Willis’]: films avec Bruce Willis

FILM[ACTEUR[NOM=’Willis’]]: idem

Prédicats: Exemples

Test sur la structure : chemins imbriqués avec connecteurs logiques (qualifiers)

ACTEUR[NOM and DATENAISSANCE] ou

ACTEUR[NOM][DATENAISSANCE]: les acteurs avec un nom et une date de naissance

FILM[@TITRE = ’Brazil’ and ACTEUR/NOM = ’De Niro’]: le film Brazil avec l’acteur De Niro

FILM[@TITRE = ’Brazil’][ACTEUR/NOM = ’De Niro’]: idem

(59)

Remarque sur les prédicats

Attention: Les deux premières expressions sont equivalentes, mais pas la troisième! Pourquoi?

FILM[ACTEUR and position()=1] FILM[position()=1][ACTEUR] FILM[ACTEUR][position()=1]

Un cas épineux : les espaces

Un document XML avec espaces

<?xml version="1.0"

encoding="ISO-8859-1"?> <?xml-stylesheet href="ex.xsl"

type="text/xsl"?>

<!DOCTYPE A SYSTEM "ex.dtd" > <A>

<B at1=’ val1 ’

at2=’ avec blanc ’ />

<C> </C>

<D> texte </D> </A>

(60)

Où sont les espaces ?

Un peu partout !

avant la balise ouvrante de l’élément racine ; à l’intérieur d’une balise ;

à l’intérieur d’un élément ;

à l’intérieur de la valeur d’un attribut ; entre deux balises ;

entre deux attributs.

Tous n’ont pas la même importance

Les espaces dans XPath

Les espaces du prologue ou de l’épilogue sont supprimés.

Les espaces consécutifs sont réduits à un seul.

Les fins de lignes sont représentées par le caractère

#xA.

En général, les espaces en début et fin d’attributs sont supprimées.

(61)

L’arbre XPath du document

Document -Element A Text -#xA#20 Element B Attr at1 #20val1#20 Attr at2 #20avec#20blanc#20 Text -#xA#20 Element C Text -#20 Text -#xA#20 Element D Text -#20texte#20 Text -#xA#20

Instruction

xsl:strip-space

Document -Element A Element B Attr at1 #20val1#20 Attr at2 #20avec#20blanc#20 Element C Element D Text -#20texte#20

(62)

XPath : Résumé

XPath est un langage pour extraire des noeuds dans un arbre XML :

On navigue dans l’arbre grâce à des axes de navigation.

Un chemin de navigation est une séquence d’étapes. Dans chaque étape on choisi un axe, un filtre et

éventuellement des prédicats.

Le résultat d’une étape (d’une séquence d’étapes) est un séquence de noeuds.

Introduction à XSLT

(63)

Sommaire

Une introduction à XSLT, destinée à comprendre les mécanismes du langage. Règles XSLT Désignation de fragments XML Appels de règles Application : XML - HTML et XML - WML Passage de paramètres Introduction à XSLT - B. Amann – p.125/159

Qu’est-ce qu’on peut faire avec XSLT?

Transformer un document XML en

un ou plusieurs documents XML, HTML, WML, SMIL document papier: PDF (XSL-FO), LaTeX

texte simple

(64)

Fonctions d’une Feuille de Style XSLT

Fonction de Base: Langage de règles de transformation de documents/arbres XML:

extraction de données génération de texte

suppression de contenu (noeuds) déplacer contenu (noeuds)

dupliquer contenu (noeuds) trier Introduction à XSLT - B. Amann – p.127/159

Exemple

/ FILM TITRE Vertigo AUTEUR Hitchcock ANNEE 1958 RESUME Scotty... p h1 i * i * p * h3 Résumé: * Introduction à XSLT - B. Amann – p.128/159

(65)

Exemple: Règle de transformation

1 <xsl:template match="FILM"> 2 <p> 3 <h1> 4 <i> 5 <xsl:value-of select="TITRE"/> 6 </i> 7 </p> 8 <i> 9 <xsl:value-of select="ANNEE"/> 10 </i> 11 <p> 12 <xsl:value-of select="AUTEUR"/> 13 </p> 14 <h3>Résumé: 15 <xsl:value-of select="RESUME"/> 16 </h3> 17 </p> 18 </xsl:template> Introduction à XSLT - B. Amann – p.129/159

Extraction de données

Exemple : recherche du titre pour le nœud FILM:

xsl:value-of select="TITRE"/

Plus généralement : on donne un chemin d’accès XPath à un nœud à partir du nœud courant (noeud contexte).

(66)

Génération de texte

Produire une phrase quand on rencontre un nœud FILM:

<xsl:template match="FILM"> Ceci est le texte produit par application de cette règle. </xsl:template>

Introduction à XSLT - B. Amann – p.131/159

Génération d’un arbre XML

Produire un document/fragment/arbre XML quand on

rencontre un nœud FILM:

<xsl:template match="FILM"> <body> <p>Un paragraphe</p> </body </xsl:template> Introduction à XSLT - B. Amann – p.132/159

(67)

Génération avec extraction

Produire un document/fragment/arbre XML quand on

rencontre un nœud FILM:

1 <xsl:template match="FILM"> 2 <body> 3 <p> 4 <xsl:text>Titre: </xsl:text> 5 <xsl:value-of select="TITRE"/> 6 </p> 7 </body> 8 </xsl:template> Introduction à XSLT - B. Amann – p.133/159

Structure de base : les règles

Règle = template : élément de base pour produire le résultat

une règle s’applique dans le contexte d’un nœud de l’arbre

l’application de la règle produit un fragment du résultat.

Programme XSLT = ensemble de règles pour construire un résultat

(68)

Un exemple

1 <xsl:template match="FILM"> 2 <p> 3 <h1> 4 <i><xsl:value-of select="TITRE"/></i> 5 </h1> 6 <i><xsl:value-of select="ANNEE"/></i> 7 <p><xsl:value-of select="AUTEUR"/></p> 8 <h3>

9 Résumé: <xsl:value-of select="RESUME"/>

10 </h3>

11 </p>

12 </xsl:template>

Motif de sélection : match="FILM"

Corps de la règle = fragment d’arbre à produire

Illustration

FILM TITRE Vertigo AUTEUR Hitchcock ANNEE 1958 GENRE Drame PAYS USA RESUME Scotty... select="TITRE"

Contexte d’application de la règle XSLT

(69)

Une règle complète

1 <xsl:template match="FILM"> 2 <html> 3 <head> 4 <title>Film: 5 <xsl:value-of select="TITRE"/> 6 </title> 7 </head> 8 <body>

9 Le genre du film, c’est

10 <b><xsl:value-of select="GENRE"/></b> 11 </body> 12 </html> 13 </xsl:template> Introduction à XSLT - B. Amann – p.137/159

Le résultat

On obtient : 1 <html> 2 <head> 3 <title>Film: 4 Vertigo 5 </title> 6 </head> 7 <body>

8 Le genre du film, c’est

9 <b>Suspense</b>

10 </body>

11 </html>

(70)

Chemins complexes

Dans l’exemple précédent, on accédait aux fils d’un nœud. En fait on peut :

Accéder à tous les descendants

Accéder aux parents, aux frères, aux neveux... Accéder aux attributs

Effectuer des boucles

Le langage d’expression de chemins : XPath.

Exemple: Document XML

1 <?xml version="1.0" encoding="ISO-8859-1"?> 2

3 <?xml-stylesheet href="Salle.xsl" type="text/xsl"?> 4 <?cocoon-process type="xslt"?>

5 <SALLE NO=’1’ PLACES=’320’> 6 <FILM> 7 <TITRE>Alien</TITRE> 8 <AUTEUR>Ridley Scott</AUTEUR> 9 <ANNEE>1979</ANNEE> 10 <GENRE>Science-fiction</GENRE> 11 <PAYS>Etats Unis</PAYS>

12 <RESUME>Près d’un vaisseau spatial échoué sur une lointaine 13 planète, des Terriens en mission découvrent de bien étranges 14 "oeufs". Ils en ramènent un à bord, ignorant qu’ils viennent 15 d’introduire parmi eux un huitième passager particulièrement 16 féroce et meurtrier. 17 </RESUME> 18 </FILM> 19 <REMARQUE>Réservation conseillée</REMARQUE> 20 <SEANCES> 21 <SEANCE>15:00</SEANCE> 22 <SEANCE>18:00</SEANCE> 23 <SEANCE>21:00</SEANCE> 24 </SEANCES> 25 </SALLE> Introduction à XSLT - B. Amann – p.140/159

(71)

Exemple: Traduction de Salle

1 <xsl:template match="SALLE"> 2 <h2>Salle No

3 <xsl:value-of select="@NO"/></h2> 4 Film: <xsl:value-of select="FILM/TITRE"/> 5 de <xsl:value-of select="FILM/AUTEUR"/> 6 <ol> <xsl:for-each select="SEANCES/SEANCE"> 7 <li><xsl:value-of select="."/></li> 8 </xsl:for-each> 9 </ol> 10 </xsl:template> Introduction à XSLT - B. Amann – p.141/159

Le résultat

Appliqué à Salle1.xml : 1 <h2>Salle No 1 </h2> 2 Film: Alien 3 de Ridley Scott 4 <ol> 5 <li> 15:00</li> 6 <li> 18:00</li> 7 <li> 21:00</li> 8 </ol>

NB : c’est un fragment HTML, à intégrer dans un document complet.

(72)

Salles et séances

15:00 18:00 21:00 Réservation conseillée vaisseau spatial... PLACES=320 chemin "FILM/TITRE" "REMARQUE" chemin chemin SEANCES/SEANCE boucle for-each chemin "@NO"

Contexte d’application de la règle

AUTEUR ANNEE GENRE PAYS RESUME FILM

SALLE

SEANCES

SEANCE SEANCE SEANCE REMARQUE

USA

Alien Scott Science-Fiction 1979 Près d’un TITRE

NO=2

Chemins complexes

Descendants : le titre du film est désigné par

select="FILM/TITRE";

Attributs : le numéro de la salle est désigné par

select="@NO";

Boucles : avec xsl:for-each sur l’ensemble des séances désignées par

select="SEANCES/SEANCE";

L’élément contexte : désigné par le symbole ’.’, comme dans select=".".

(73)

Appels de règles

En général on produit un résultat en combinant plusieurs règles :

La règle initiale s’applique à la racine du document traité (’/’)

On produit alors le cadre du document HTML

On appelle d’autres règles pour compléter la création du résultat

Exemple : L’Épée de bois

« Cadre » HTML, puis appel de la règle CINEMA

<xsl:template match="/"> <html> <head><title>Programme de <xsl:value-of select="CINEMA/NOM"/> </title> </head> <body bgcolor="white"> <xsl:apply-templates select="CINEMA"/> </body> </html> </xsl:template> Introduction à XSLT - B. Amann – p.146/159

(74)

Règle

CINEMA

Exploitation de l’élément CINEMA, puis appel à la règle

SALLE 1 <xsl:template match="CINEMA"> 2 <h1><i> 3 <xsl:value-of select="NOM"/> 4 </i></h1><hr/> 5 <xsl:value-of select="ADRESSE"/>, 6 <i>Métro: </i> 7 <xsl:value-of select="METRO"/> 8 <hr/> 9 <xsl:apply-templates select="SALLE"/> 10 11 </xsl:template> Introduction à XSLT - B. Amann – p.147/159

Vue d’ensemble

Règle "/" Règle "CINEMA" Règle "SALLE" html head h1 i hr adresse p h2 h3

Salle No 2 Film : Vertigo Film: Alien p Salle No 1 h2 h3 body title Epée de bois Introduction à XSLT - B. Amann – p.148/159

(75)

La même chose, en WML

On génère les cartes du site

1 <xsl:template match="/"> 2 <wml>

3

4 <xsl:apply-templates select="CINEMA"/> 5

6

7 <xsl:apply-templates select="CINEMA/SALLE"/> 8

9

10 <xsl:apply-templates select=".//FILM"/> 11 </wml> 12 </xsl:template> Introduction à XSLT - B. Amann – p.149/159

Arbre XML du site

card card p p a a

card card card

p p p wml a a id=index id=S1 href=S1 href=S2

id=S2 id=Alien id=Vertigo

href=Vertigo href=Alien

(76)

Règle

CINEMA

1 <xsl:template match="CINEMA">

2 <card id="index" title="Programme"> 3 <p align="center">

4 <xsl:value-of select="NOM"/> 5 </p>

6 <xsl:for-each select="SALLE"> 7 <p> <a href="#S{@NO}">

8 Salle <xsl:value-of select="@NO"/>:

9 </a> 10 <xsl:value-of select="FILM/TITRE"/> 11 </p> 12 </xsl:for-each> 13 </card> 14 </xsl:template> Introduction à XSLT - B. Amann – p.151/159

Résultat

1 <card id="index" title="Programme"> 2 <p align="center">

3 Epée de bois

4 </p> 5 <p>

6 <a href="#S1"> Salle 1: </a>

7 Alien

8 </p> 9 <p>

10 <a href="#S2"> Salle 2: </a>

11 Vertigo

12 </p> 13 </card>

(77)

Règle

SALLE

1 <xsl:template match="SALLE"> 2 <card id="S{@NO}"> 3 <p>Séances salle 4 <xsl:value-of select="@NO"/></p> 5 <p> 6 <a href="#{FILM/TITRE}"> 7 Film : 8 <xsl:value-of select="FILM/TITRE"/> 9 </a> 10 </p> 11 <xsl:apply-templates select="SEANCES"/> 12 </card> 13 </xsl:template> Introduction à XSLT - B. Amann – p.153/159

Résultat

1 <card id="S2"> 2 <p> 3 Séances salle 2 4 </p> 5 <p> 6 <a href="#Vertigo"> 7 Film : Vertigo</a> 8 </p> 9 <p> 10 Séance 22:00 11 </p> 12 </card> Introduction à XSLT - B. Amann – p.154/159

(78)

XSLT avec paramètres

1 <html> 2 <head> 3 <title>Formulaire de Recherche</title> 4 </head> 5 <body bgcolor="white"> 6 <h1>Formulaire de Recherche</h1>

7 <form method=’get’ action=’Moteur.xml’

8 name=’Form’>

9 Film: <input type=’text’ name=’titre’> <br>

10 Séance: <input type=’text’ NAME=’seance’ >

11 (hh:mm)<br>

12 Ville: <input type=’text’ name=’ville’><br>

13 <input type=’submit’ name=’chercher’

14 value="Chercher"/> 15 </form> 16 </body> 17 </html> Introduction à XSLT - B. Amann – p.155/159

Le document XML

<?xml version="1.0" encoding="ISO-8859-1"?> <!DOCTYPE MOTEUR [ <!ENTITY EpeeDeBois SYSTEM "http://epee-de-bois.fr/EDB.xml"> <!ENTITY CineMarseille SYSTEM "http://cine-marseille.fr/CM.xml"> ]> <MOTEUR> <CINEMA> &EpeeDeBois; </CINEMA> <CINEMA> &CineMarseille; </CINEMA> </MOTEUR> Introduction à XSLT - B. Amann – p.156/159

(79)

Traitement des paramètres

<xsl:param name="titre"/> <xsl:param name="seance"/> <xsl:param name="ville"/> <xsl:template match="MOTEUR"> <xsl:for-each select="CINEMA"> <xsl:if test="

CINEMA//TITRE = $titre) and

CINEMA//HEURE >= $seance) and CINEMA/VILLE = $ville)"> <xsl:apply-templates select="." /><p/> </xsl:if> </xsl:for-each> </xsl:template> Introduction à XSLT - B. Amann – p.157/159

Conclusion sur XSLT

Un langage totalement adapté au traitement de documents XML

Parcours d’un document, vu comme un arbre Déclenchement de règles sur certains nœuds Association de plusieurs programmes à un même document

(80)

Bibliographie sur XSLT

1. Recommendation XSLT sur le site du W3C

2. B. Amann et P. Rigaux, Comprendre XSLT, O’Reilly

http://cortes.cnam.fr:8080/XSLT

3. P. Wadler, A formal semantics of patterns in XSLT
