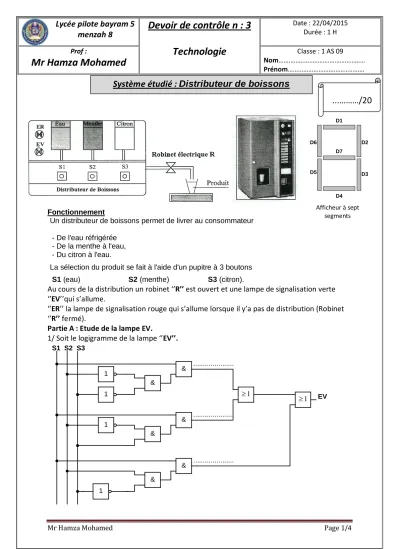

Mr Hamza Mohamed Page 1/4 Fonctionnement
Un distributeur de boissons permet de livrer au consommateur
- De l'eau réfrigérée - De la menthe à l'eau, - Du citron à l'eau.
La sélection du produit se fait à l'aide d'un pupitre à 3 boutons
S1 (eau) S2 (menthe) S3 (citron).
Au cours de la distribution un robinet ‘’R’’ est ouvert et une lampe de signalisation verte
‘’EV’’qui s’allume.
‘’ER’’ la lampe de signalisation rouge qui s’allume lorsque il y’a pas de distribution (Robinet
‘’R’’ fermé).
Partie A : Etude de la lampe EV.
1/ Soit le logigramme de la lampe ‘’EV’’.
1 1
&
&
S1 S2 S3
1
&
&
&
&
≥1 ...
...
≥1
...
EV
1
Lycée pilote bayram 5
menzah 8 Devoir de contrôle n : 3 Technologie
Date : 22/04/2015 Durée : 1 H Prof :
Mr Hamza Mohamed Classe : 1 AS 09
Nom………
Prénom………
Système étudié : Distributeur de boissons
D1
D7
D4
D2
D5 D3 D6
Afficheur à sept segments
...………/20
Mr Hamza Mohamed Page 2/4 Déterminer l’expression de la lampe ‘’EV’’.
EV=………
2/ Compléter la table de vérité de la lampe ‘’EV’’.
S1 S2 S3 EV
0 0 0
0 0 1
0 1 0
0 1 1
1 0 0
1 0 1
1 1 0
1 1 1
3/ Simplifier l’expression de ‘’EV’’.
………
………
………
………
………
4/Tracer le logigramme de ‘’EV’’ simplifiée.
5/ Tracer le schéma à contacts électriques de‘’EV’’simplifiée.
S1 S2 S3
+ -
.../ 1.5
.../ 1.5
.../ 1.5
.../ 1.5
.../ 1.5
Mr Hamza Mohamed Page 3/4 6/ Câbler le schéma électronique de ‘’EV’’ simplifiée.
Partie B : Etude de la lampe ER.
1/a/Quelle est la relation entre EV et ER ?
………
b/ Déduire alors la table de vérité de la lampe ER.
S1 S2 S3 ER
0 0 0
0 0 1
0 1 0
0 1 1
1 0 0
1 0 1
1 1 0
1 1 1
2/ Sachant que l’expression simplifiée de ER , 𝐸𝐸𝐸𝐸=𝑆𝑆1���+𝑆𝑆2.𝑆𝑆3.
a/ Tracer le logigramme de ER simplifiée.
S1 S2 S3
5V
0V
R1 R2
S1 S2 S3
R3
RP
7404
1 2 3 4 5 6 7
1 1 1
1 1
1
8 9 10 11 12 13 14
7408
1 2 3 4 5 6 7
8 9 10 11 12 13 14
&
&
&
&
7432
1 2 3 4 5 6 7
8 9 10 11 12 13 14
≥1
≥1
≥1
≥1
.../ 1.5
.../ 1
.../ 1
.../ 1.5
Mr Hamza Mohamed Page 4/4 b/ Tracer le schéma à contacts électriques de ER simplifiée
Partie C : Etude de l’afficheur à sept segments.
Le système est équipé par un afficheur à sept segments qui indique ‘’0’’pour la distribution de la menthe à l’eau (D1,D2,D3,D4,D5 et D6 s’allument)et ‘’1’’ pour la distribution du citron à l’eau(D2etD3 s’allument).
L’appui sur S2 et S3 simultanément, l’afficheur indique ‘’E’’ (Erreur).
Si S2 et S3 ne sont pas actionnés l’afficheur est éteint.
1/ Compléter la table de vérité simplifiée de l’afficheur (S1=1).
S2 S3 D1 D2 D3 D4 D5 D6 D7 0 0
0 1 1 0 1 1
2/Donner et simplifier les équations logiques des sorties en fonction de S2 et S3..
D1=D4=D5=D6=………
………
D2=D3=………
……….
D7=………..
3/Compléter le logigramme correspondant.
D1
D7
D4 D2
D5 D3 D6 D1 D2 D3 D4 D5 D6 D7 S2 S3
+ -
Bonne chance
.../ 1.5
.../ 2
.../ 2
.../ 2
